Case IH Luxxum 120 Stage V

Luxxum 120 i Case IH:s Luxxum-broschyrutgåva med tryckkod 06.22. Tabellen anger en 3,6-liters Stage V FPT F5-motor, 86 kW / 117 hp(CV) märkeffekt enligt ECE R120 vid 2 300 r/min och 506 Nm vid 1 300 r/min utan separat momentnorm. ActiveDrive 4 visas med 32x32 och 40 km/h; broschyren skiljer standardutrustning från tillval men identifierar inte ett enskilt exemplar.

Underlag för avsnittet

Faktarader: Motorserie · Antal cylindrar · Slagvolym · Avgasklass · Märkeffekt enligt ECE R120 · Märkeffekt enligt ECE R120 · Motorvarv vid märkeffekt · Maximalt vridmoment · Motorvarv vid maximalt vridmoment · Transmission · Angiven transmissionshastighet

Källor: Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22

Maximalt vridmoment: 506 Nm
Transmission: ActiveDrive 4, 32x32, automatiserad fyrväxlad powershift
Hydraulpumpens standardflöde: 80 l/min
Minsta oballasterade leveransvikt: 4450 kg

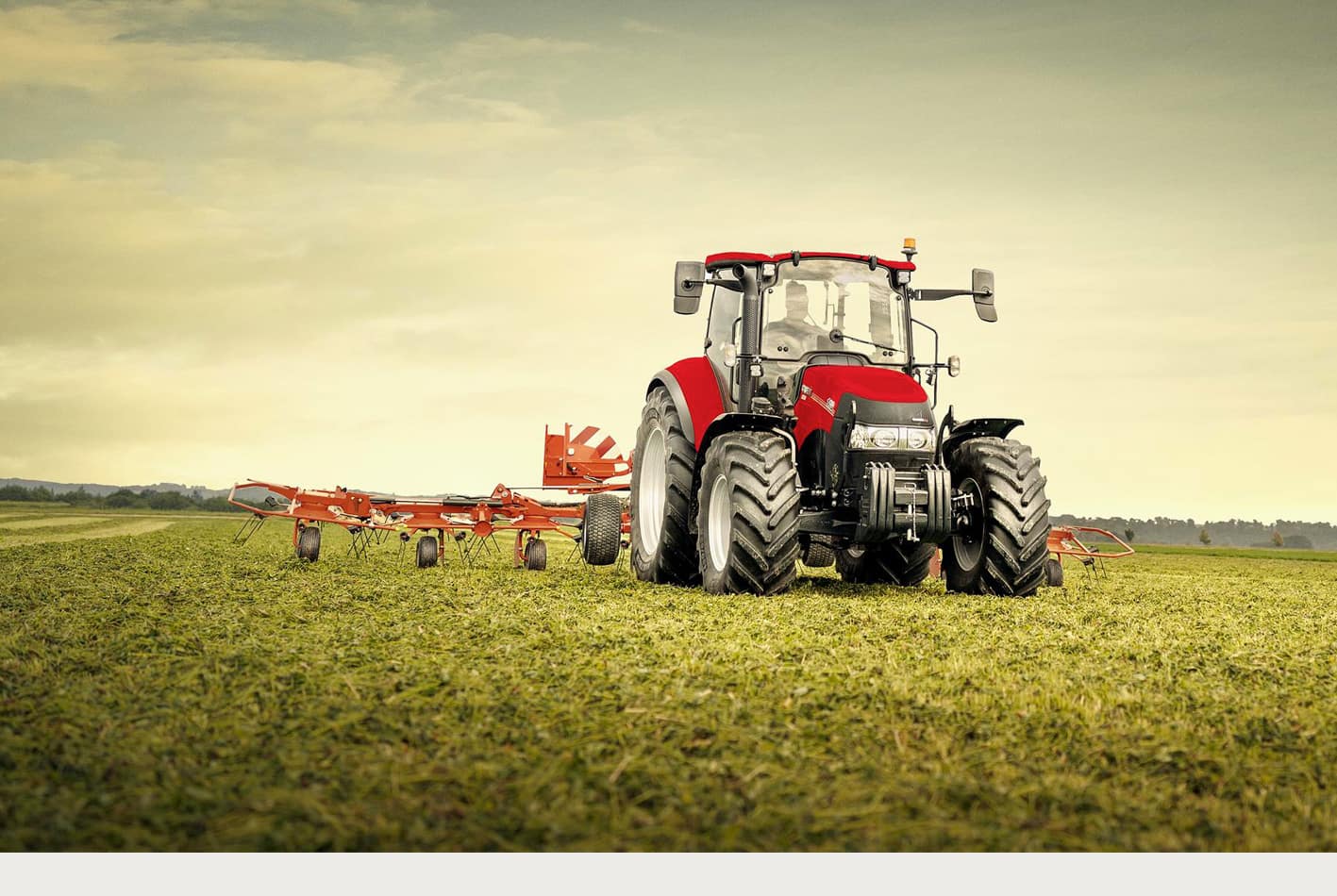

Case IH Luxxum 120-produktbild enligt OEM-assetens benämning; ingen läsbar modellbadge eller transmission syns. — Case IH Luxxum 120 enligt OEM-bildens benämning. Ingen läsbar modellbadge syns; bilden fastställer inte årsmodell, transmission eller utrustning.
Bild: Bildkälla: Case IH / CNH Industrial (officiell produktsida; fotograf ej angiven) · Återanvändningsvillkor inte fastställda · Bildkälla

Översikt

Motor, bränsle och effekt

FPT F5, fyra cylindrar och 3 600 cm³. Märkeffekten är 86 kW / 117 hp(CV) enligt ECE R120 vid 2 300 r/min. Separat anges 506 Nm vid 1 300 r/min och 42 procent vridmomentsökning; momentraden saknar egen normangivelse. Diesel- och ureatank anges separat till 140 respektive 10 l.

Underlag för avsnittet

Faktarader: Motorserie · Antal cylindrar · Slagvolym · Bränsleinsprutning · Ventiler · Överladdning · Avgasefterbehandling · Avgasklass · Märkeffekt enligt ECE R120 · Märkeffekt enligt ECE R120 · Motorvarv vid märkeffekt · Maximalt vridmoment · Motorvarv vid maximalt vridmoment · Vridmomentsökning · Dieseltank · Tank för urea/AdBlue

Källor: Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22

Transmission och axlar

Tabellen visar ActiveDrive 4 med 32x32, automatiserad fyrväxlad powershift och Powershuttle. Flera axel- och bromsfunktioner markeras som tillval; markörerna anger inte utrustningen på en viss traktor.

Underlag för avsnittet

Faktarader: Transmission · Powershuttle · Angiven transmissionshastighet · Motorvarv vid angivna 40 km/h · Automatisk inkoppling av fyrhjulsdrift · Automatisk inkoppling av elektrohydraulisk differentialspärr · Framaxelfjädring · Frambromsar · Manövrering av bakre differentialspärr · Vändradie med bromsarna frikopplade · Vändradie med fyrhjulsdrift

Källor: Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22

Kraftuttag och hydraulik

Fyra bakre kraftuttagsvarv listas med respektive motorvarv. Främre kraftuttag beskrivs som tillval. Pumpflödet är 80 l/min standard eller 100 l/min tillval; baklyften redovisas både vid OECD-mätpunkten 610 mm och som maxkapacitet.

Underlag för avsnittet

Faktarader: Manövrering av kraftuttag · Bakre kraftuttag, standardvarv · Motorvarv för bakre kraftuttagsvarv · Främre kraftuttag, varvtal · Motorvarv för främre kraftuttag · Hydraulpumpens standardflöde · Hydraulpumpens tillvalsflöde · Hydraulisk lyftreglering · Baklyft vid 610 mm enligt OECD · Baklyft, maximal kapacitet · Bakre fjärrventiler · Mittmonterade ventiler · Lyftkapacitet för frontlyft

Källor: Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22

Vikt och mått

Broschyren skiljer oballasterad leveransvikt från tillåten totalvikt och anger hjulbas separat utan och med framaxelfjädring. Måtten gäller enligt fotnoten med standarddäck.

Underlag för avsnittet

Faktarader: Minsta oballasterade leveransvikt · Tillåten totalvikt · Totalhöjd med 540/65 R38-bakdäck · Höjd från bakaxelcentrum till tak · Minsta bredd över bakskärmar · Hjulbas utan framaxelfjädring · Hjulbas med framaxelfjädring · Total längd, standardutförande

Källor: Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22

Service

Broschyren anger 600 timmar som serviceintervall, men är inte en fullständig servicelista. Maskinens instruktionsbok behövs för intervallens innehåll och marknadsspecifika instruktioner.

Underlag för avsnittet

Faktarader: Serviceintervall enligt broschyren

Källor: Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22

Kraft, fart och format.

Case IH Luxxum 120 Stage V

Alla tekniska data

Hastighet

40 km/h

Källan anger 40 km/h i transmissionsraden; marknads-/hastighetsbegränsning för enskilt exemplar fastställs inte.

Fakta

Motor

Slagvolym3600 cm³

Gemensam motorrad; slagvolymen gäller Luxxum 100/110/120.

Fakta

Antal cylindrar4 cylindrar

Gemensam motorrad; cylinderantalet gäller Luxxum 100/110/120.

Fakta

Mått

Gemensam längd för tabellens standardutförande; fotnot 2 anger att måtten gäller med standarddäck.

Total längd, standardutförande4 197 mmFakta

Höjd från bakaxelcentrum till tak1 905 mmFakta

Proportion mellan publicerade mått; bilden visar inte maskinens form. Fotnot 2 anger att måtten gäller med standarddäck.

Hjulbas utan framaxelfjädring2 420 mm

Första värdet i ordningen utan / med framaxelfjädring.

Fakta

Minsta bredd över bakskärmar2 100 mm

Fotnot 2 anger att måtten gäller med standarddäck.

Fakta

Fler mått

Hjulbas med framaxelfjädring2 430 mm

Andra värdet i ordningen utan / med framaxelfjädring; fjädring är ett tillval enligt tabellens axelrad.

Fakta

Hydraulik

Flödesuppgifter per källrad och utförande

Hydraulpumpens standardflöde80 L/min

Tabellen anger 80 l/min som standardflöde i ordningen standard / tillval.

Fakta

Fler flödesuppgifter

Hydraulpumpens tillvalsflöde100 L/min

Tabellen anger 100 l/min som tillvalsflöde efter standardvärdet; detta är inte ett exemplarutförande.

Fakta

Tekniska data

Motor och effekt

Case IH Luxxum 120 Stage V · Motor och effekt
Uppgift	Värde och utförande	Källa
Motorserie	FPT F5 Broschyrens motorserie anges i en gemensam motorcell för Luxxum 100/110/120.	Källa Originalrubrik Motorserie Originalvärde FPT F5 Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “ENGINE”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Motorserie Originalvärde och enhet FPT F5 Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Antal cylindrar	4 st Gemensam motorrad; cylinderantalet gäller Luxxum 100/110/120.	Källa Originalrubrik Antal cylindrar Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Number of cylinders / Capacity [cm³]”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Antal cylindrar Originalvärde och enhet 4 cylinders Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Slagvolym	3600 cm³ Gemensam motorrad; slagvolymen gäller Luxxum 100/110/120.	Källa Originalrubrik Slagvolym Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Number of cylinders / Capacity [cm³]”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Slagvolym Originalvärde och enhet 3,600 cm³ Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Bränsleinsprutning	Common rail-diesel Del av den gemensamma motorraden; separat insprutningsvariant anges inte.	Källa Originalrubrik Bränsleinsprutning Originalvärde Common Rail Diesel Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Type / Emission level”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Bränsleinsprutning Originalvärde och enhet Common Rail Diesel Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Överladdning	Turbo Gemensam motorcell anger turbo.	Källa Originalrubrik Överladdning Originalvärde Turbo Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Type / Emission level”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Överladdning Originalvärde och enhet turbocharger Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Avgasefterbehandling	HI-eSCR2 Gemensam motorcell anger kompakt HI-eSCR2-efterbehandling.	Källa Originalrubrik Avgasefterbehandling Originalvärde HI-eSCR2 Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Type / Emission level”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Avgasefterbehandling Originalvärde och enhet compact HI-eSCR2 exhaust aftertreatment system Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Avgasklass	Stage V Stage V står i samma gemensamma motor-/emissionscell.	Källa Originalrubrik Avgasklass Originalvärde Stage V Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Type / Emission level”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Avgasklass Originalvärde och enhet Stage V Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Märkeffekt enligt ECE R120	86 kW Luxxum-kolumnens första värdepar; ordningen i källan är kW / hp(CV). · ECE R120	Källa Originalrubrik Märkeffekt enligt ECE R120 Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Standard och villkor ECE R120; fotnot 1 anger motsvarighet till ISO 14396 och 97/68/EC Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Rated power ECE R120 [kW/hp(CV)]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Märkeffekt enligt ECE R120 Originalvärde och enhet 86 kW Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Märkeffekt enligt ECE R120	117 hp(CV) Luxxum-kolumnens andra värde i effektparet; hp(CV) bevaras som källans enhet. · ECE R120	Källa Originalrubrik Märkeffekt enligt ECE R120 Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Standard och villkor ECE R120; fotnot 1 anger motsvarighet till ISO 14396 och 97/68/EC Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Rated power ECE R120 [kW/hp(CV)]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Märkeffekt enligt ECE R120 Originalvärde och enhet 117 hp(CV) Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Motorvarv vid märkeffekt	2300 r/min Raden följer direkt under Rated power ECE R120; den hör till märkeffekten, inte till vridmomentet. · ECE R120	Källa Originalrubrik Motorvarv vid märkeffekt Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Standard och villkor Raden är kopplad till ECE R120-märkeffekten ovan. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “… at engine speed [rpm]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Motorvarv vid märkeffekt Originalvärde och enhet 2,300 rpm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Maximalt vridmoment	506 Nm Modellkolumnens vridmoment vid 1 300 r/min; broschyren anger ingen separat norm för momentraden.	Källa Originalrubrik Maximalt vridmoment Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Maximum torque [Nm @ 1,300 rpm]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Maximalt vridmoment Originalvärde och enhet 506 Nm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Motorvarv vid maximalt vridmoment	1300 r/min Källrubriken anger vridmomentet vid 1 300 r/min.	Källa Originalrubrik Motorvarv vid maximalt vridmoment Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Maximum torque [Nm @ 1,300 rpm]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Motorvarv vid maximalt vridmoment Originalvärde och enhet 1,300 rpm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Vridmomentsökning	42 % Värdet står i Luxxum-kolumnens rad för standardvärde för vridmomentsökning; momentraden har ingen separat norm.	Källa Originalrubrik Vridmomentsökning Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Torque rise standard (in %)”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Vridmomentsökning Originalvärde och enhet 42 % Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Powershuttle	Powershuttle Fylld punkt i tabellen markerar standardutrustning; detta fastställer inte utrustningen på ett enskilt exemplar.	Källa Originalrubrik Powershuttle Originalvärde Powershuttle Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Powershuttle”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Powershuttle Originalvärde och enhet Powershuttle Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Motorvarv vid angivna 40 km/h	1730 r/min Motorvarvet hör till 40 km/h-uppgiften i samma ActiveDrive 4-rad.	Källa Originalrubrik Motorvarv vid angivna 40 km/h Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “ActiveDrive 4 - 32 x 32 4-speed automatized transmission [40 kph @ 1730 rpm]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Motorvarv vid angivna 40 km/h Originalvärde och enhet 1,730 rpm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum

Transmission

Case IH Luxxum 120 Stage V · Transmission
Uppgift	Värde och utförande	Källa
Transmission	ActiveDrive 4, 32x32, automatiserad fyrväxlad powershift Fylld punkt i tabellen markerar standardutrustning i broschyrtabellen; transmission på ett enskilt exemplar verifieras inte.	Källa Originalrubrik Transmission Originalvärde ActiveDrive 4, 32x32, automatiserad fyrväxlad powershift Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “ActiveDrive 4 - 32 x 32 4-speed automatized transmission [40 kph @ 1730 rpm]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Transmission Originalvärde och enhet ActiveDrive 4 - 32 x 32 4-speed automatized transmission Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Angiven transmissionshastighet	40 km/h Källan anger 40 km/h i transmissionsraden; marknads-/hastighetsbegränsning för enskilt exemplar fastställs inte.	Källa Originalrubrik Angiven transmissionshastighet Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “ActiveDrive 4 - 32 x 32 4-speed automatized transmission [40 kph @ 1730 rpm]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Angiven transmissionshastighet Originalvärde och enhet 40 kph Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum

Hydraulik och lyft

Case IH Luxxum 120 Stage V · Hydraulik och lyft
Uppgift	Värde och utförande	Källa
Ventiler	16 st Den gemensamma motorraden anger 16 ventiler totalt; ingen ytterligare ventilindelning behöver härledas.	Källa Originalrubrik Ventiler Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Type / Emission level”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Ventiler Originalvärde och enhet 16 valves valves Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Automatisk inkoppling av elektrohydraulisk differentialspärr	Tillval Öppen punkt betyder tillval enligt tabellens legend; ingen montering på enskilt exemplar härleds.	Källa Originalrubrik Automatisk inkoppling av elektrohydraulisk differentialspärr Originalvärde Tillval Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Auto EH differential lock engagement”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Automatisk inkoppling av elektrohydraulisk differentialspärr Originalvärde och enhet ○ Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Hydraulpumpens standardflöde	80 l/min Tabellen anger 80 l/min som standardflöde i ordningen standard / tillval.	Källa Originalrubrik Hydraulpumpens standardflöde Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Max. pump flow – standard / optional”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Hydraulpumpens standardflöde Originalvärde och enhet 80 l/min Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Hydraulpumpens tillvalsflöde	100 l/min Tabellen anger 100 l/min som tillvalsflöde efter standardvärdet; detta är inte ett exemplarutförande.	Källa Originalrubrik Hydraulpumpens tillvalsflöde Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Max. pump flow – standard / optional”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Hydraulpumpens tillvalsflöde Originalvärde och enhet 100 l/min Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Hydraulisk lyftreglering	EDC (elektronisk dragkraftsreglering) Reglertyp enligt gemensam hydraulikrad.	Källa Originalrubrik Hydraulisk lyftreglering Originalvärde EDC (Electronic Draft Control) Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Control type”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Hydraulisk lyftreglering Originalvärde och enhet EDC (Electronic Draft Control) Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Baklyft vid 610 mm enligt OECD	4701 kg Mätpunkt 610 mm och OECD står i källrubriken; skiljs från raden för maximal lyftkapacitet.	Källa Originalrubrik Baklyft vid 610 mm enligt OECD Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Max. lift capacity @ 610mm (OECD)”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Baklyft vid 610 mm enligt OECD Originalvärde och enhet 4,701 kg Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Baklyft, maximal kapacitet	5560 kg Separat maximal kapacitet; blandas inte ihop med OECD-värdet vid 610 mm.	Källa Originalrubrik Baklyft, maximal kapacitet Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Max. lift capacity”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Baklyft, maximal kapacitet Originalvärde och enhet 5,560 kg Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Bakre fjärrventiler	Upp till 3 mekaniska bakre uttag; högst 4 ventiler (2 mekaniska och 2 elektriska) Gemensam cell anger högst tre mekaniska bakre uttag och högst fyra ventiler, med den angivna 2+2-kombinationen; fullständig beställningskonfiguration framgår inte.	Källa Originalrubrik Bakre fjärrventiler Originalvärde Upp till 3 mekaniska bakre uttag; högst 4 ventiler (2 mekaniska och 2 elektriska) Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Remote valve”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Bakre fjärrventiler Originalvärde och enhet up to 3 mechanical rear mounts / max. 4 remote valves (2 mechanical & 2 electrical) Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Mittmonterade ventiler	2 elektriska Gemensam rad anger två elektriska mittmonterade ventiler som tillval; montering på enskilt exemplar fastställs inte.	Källa Originalrubrik Mittmonterade ventiler Originalvärde 2 elektriska Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Mid mounts optional”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Mittmonterade ventiler Originalvärde och enhet 2 electrical mid mounts Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Lyftkapacitet för frontlyft	1985 kg Gemensam tabellrad; faktisk montering fastställs inte.	Källa Originalrubrik Främre hitch, lyftkapacitet Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Front hitch lift capacity [kg]”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Främre hitch, lyftkapacitet Originalvärde och enhet 1,985 kg Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum

Kraftuttag

Case IH Luxxum 120 Stage V · Kraftuttag
Uppgift	Värde och utförande	Källa
Manövrering av kraftuttag	Elektrohydraulisk inkoppling med Auto PTO-styrning Gemensam kraftuttagsrad; Auto PTO-styrning beskrivs som del av systemet, men vald utrustning på exemplar fastställs inte.	Källa Originalrubrik Manövrering av kraftuttag Originalvärde Elektrohydraulisk inkoppling med Auto PTO-styrning Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Engagement type”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Manövrering av kraftuttag Originalvärde och enhet electro-hydraulic engagement with Auto PTO control Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Bakre kraftuttag, standardvarv	540 / 540E / 1 000 / 1 000E r/min Gemensam rad anger fyra standardvarv; ordningen följer motorns varvtal i raden bredvid.	Källa Originalrubrik Bakre kraftuttag, standardvarv Originalvärde 540 / 540E / 1 000 / 1 000E r/min Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Rear PTO speeds standard [rpm]”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Bakre kraftuttag, standardvarv Originalvärde och enhet 540/540E/1,000/1,000E rpm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Motorvarv för bakre kraftuttagsvarv	1 805 / 1 542 / 1 880 / 1 606 r/min Ordningen motsvarar 540 / 540E / 1 000 / 1 000E i raden ovan; tabellen anger dessa som gemensamma värden.	Källa Originalrubrik Motorvarv för bakre kraftuttagsvarv Originalvärde 1 805 / 1 542 / 1 880 / 1 606 r/min Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Rear PTO speeds standard [rpm]”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Motorvarv för bakre kraftuttagsvarv Originalvärde och enhet 1,805 / 1,542 / 1,880 / 1,606 rpm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Främre kraftuttag, varvtal	1000 r/min PDF p.5 beskriver främre kraftuttag som tillval; tabellvärdet fastställer inte montering på ett enskilt exemplar.	Källa Originalrubrik Främre kraftuttag, varvtal Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Front PTO [rpm]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Främre kraftuttag, varvtal Originalvärde och enhet 1,000 rpm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Motorvarv för främre kraftuttag	1920 r/min Motorvarvet följer det främre kraftuttagets 1 000 r/min; PDF p.5 anger front-PTO som tillval.	Källa Originalrubrik Motorvarv för främre kraftuttag Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Front PTO [rpm]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Motorvarv för främre kraftuttag Originalvärde och enhet 1,920 rpm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum

Underrede och band

Case IH Luxxum 120 Stage V · Underrede och band
Uppgift	Värde och utförande	Källa
Automatisk inkoppling av fyrhjulsdrift	Tillval Öppen punkt betyder tillval enligt tabellens legend; raden gäller inkopplingsfunktion och styrker inte om ett visst exemplar har fyrhjulsdrift.	Källa Originalrubrik Automatisk inkoppling av fyrhjulsdrift Originalvärde Tillval Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Auto 4WD engagement”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Automatisk inkoppling av fyrhjulsdrift Originalvärde och enhet ○ Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Framaxelfjädring	Tillval Öppen punkt betyder tillval enligt tabellens legend; hjulbasvärdena redovisas separat utan/med framaxelfjädring.	Källa Originalrubrik Framaxelfjädring Originalvärde Tillval Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Front axle suspension”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Framaxelfjädring Originalvärde och enhet ○ Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Vändradie med fyrhjulsdrift	4,30 m Separat rad för vändradie i 4WD; blandas inte med föregående rad.	Källa Originalrubrik Vändradie med fyrhjulsdrift Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Turning radius 4WD [m]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Vändradie med fyrhjulsdrift Originalvärde och enhet 4.30 m Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Totalhöjd med 540/65 R38-bakdäck	2720 mm Fotnot 2 anger att måtten gäller med standarddäck; tabellraden anger bakdäcket 540/65 R38.	Källa Originalrubrik Totalhöjd med 540/65 R38-bakdäck Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “A: Overall height with 540/65 R38 rear tyres to top of the roof [mm]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Totalhöjd med 540/65 R38-bakdäck Originalvärde och enhet 2,720 mm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum

Mått och vikt

Case IH Luxxum 120 Stage V · Mått och vikt
Uppgift	Värde och utförande	Källa
Höjd från bakaxelcentrum till tak	1905 mm Fotnot 2 anger att måtten gäller med standarddäck.	Källa Originalrubrik Höjd från bakaxelcentrum till tak Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “B: Centre of rear axle to top of roof [mm]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Höjd från bakaxelcentrum till tak Originalvärde och enhet 1,905 mm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Minsta bredd över bakskärmar	2100 mm Fotnot 2 anger att måtten gäller med standarddäck.	Källa Originalrubrik Minsta bredd över bakskärmar Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “C: Minimum width over rear fenders [mm]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Minsta bredd över bakskärmar Originalvärde och enhet 2,100 mm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Hjulbas utan framaxelfjädring	2420 mm Första värdet i ordningen utan / med framaxelfjädring.	Källa Originalrubrik Hjulbas utan framaxelfjädring Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “D: Wheelbase [mm] without / with front axle suspension”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Hjulbas utan framaxelfjädring Originalvärde och enhet 2,420 mm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Hjulbas med framaxelfjädring	2430 mm Andra värdet i ordningen utan / med framaxelfjädring; fjädring är ett tillval enligt tabellens axelrad.	Källa Originalrubrik Hjulbas med framaxelfjädring Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “D: Wheelbase [mm] without / with front axle suspension”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Hjulbas med framaxelfjädring Originalvärde och enhet 2,430 mm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Total längd, standardutförande	4197 mm Gemensam längd för tabellens standardutförande; fotnot 2 anger att måtten gäller med standarddäck.	Källa Originalrubrik Total längd, standardutförande Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “E: Total length standard [mm]”; Gemensam cell eller tabellrad över Luxxum 100/110/120; ingen enskild utrustningskonfiguration härleds. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Total längd, standardutförande Originalvärde och enhet 4,197 mm Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum

Service och underhåll

Broschyren anger ett 600-timmarsintervall men specificerar inte alla servicemoment; följ maskinens instruktionsbok.

Case IH Luxxum 120 Stage V · Service och underhåll
Uppgift	Värde och utförande	Källa
Serviceintervall enligt broschyren	600 h	Källa Originalrubrik Serviceintervall enligt broschyren Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.5, Case IH Luxxum EMEA-broschyr, produkt- och servicebeskrivning; tryckt rad “600-hour service intervals”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Serviceintervall enligt broschyren Originalvärde och enhet 600-hour service intervals hours Exakt källankare PDF p.5, Case IH Luxxum EMEA-broschyr, produkt- och servicebeskrivning Källdatum

Övriga uppgifter

Case IH Luxxum 120 Stage V · Övriga uppgifter
Uppgift	Värde och utförande	Källa
Dieseltank	140 l I den gemensamma tankraden står diesel/urea som 140/10 l; detta fastställer inte extratank eller enskilt exemplar.	Källa Originalrubrik Dieseltank Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Fuel tank, diesel Standard (option) / urea [litres]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Dieseltank Originalvärde och enhet 140 litres Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Tank för urea/AdBlue	10 l I den gemensamma tankraden står diesel/urea som 140/10 l; värdet avser ureatanken.	Källa Originalrubrik Tank för urea/AdBlue Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Fuel tank, diesel Standard (option) / urea [litres]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Tank för urea/AdBlue Originalvärde och enhet 10 litres Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Frambromsar	Tillval Öppen punkt betyder tillval enligt tabellens legend; montering på enskilt exemplar är inte fastställd.	Källa Originalrubrik Frambromsar Originalvärde Tillval Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Front brakes”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Frambromsar Originalvärde och enhet ○ Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Manövrering av bakre differentialspärr	Elektrohydraulisk manövrering Fylld punkt i tabellen markerar standardutrustning enligt legend; detta är inte en verifiering av enskilt exemplar.	Källa Originalrubrik Manövrering av bakre differentialspärr Originalvärde Elektrohydraulisk manövrering Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Rear axle differential lock EH actuation”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Manövrering av bakre differentialspärr Originalvärde och enhet Electro hydraulic actuation Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Vändradie med bromsarna frikopplade	4,30 m Måttet gäller uttryckligen bromsarna frikopplade.	Källa Originalrubrik Vändradie med bromsarna frikopplade Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Turning radius (brakes disengaged) [m]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Vändradie med bromsarna frikopplade Originalvärde och enhet 4.30 m Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Minsta oballasterade leveransvikt	4450 kg Fotnot * anger att vikten beror på marknad. Det är leveransvikt utan ballast, inte arbetsvikt eller tillåten totalvikt.	Källa Originalrubrik Minsta oballasterade leveransvikt Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Minimum unballasted shipping weight* [kg]”; Luxxum 120-kolumnen. Villkor Marknadsberoende enligt fotnot *. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Minsta oballasterade leveransvikt Originalvärde och enhet 4,450 kg Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum
Tillåten totalvikt	8000 kg Tillåten totalvikt; skiljs från minsta oballasterade leveransvikt.	Källa Originalrubrik Tillåten totalvikt Utförande Luxxum 120 i broschyrutgåvan; tillval och utrustning på enskilt exemplar fastställs inte om inte villkoret uttryckligen säger annat. Marknad Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte. Källperiod Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns. Underlag Case IH Luxxum EMEA-broschyr, TP01 / SM / 06.22; PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell; tryckt rad “Permissible total weight [kg]”; Luxxum 120-kolumnen. Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22 Originalkällrubrik Tillåten totalvikt Originalvärde och enhet 8,000 kg Exakt källankare PDF p.42 (tryckt p.42), Case IH Luxxum EMEA-broschyr, MODELS-tabell Källdatum

Jämför modeller

Välj modell

Välj en modell för att jämföra uppgifter.

Källor

Case IH Europe · Luxxum 100/110/120 · EMEA-broschyr märkt TP01 / SM / 06.22
Källpost och omfattning
Utgivare
Officiell Case IH/CNH Industrial-broschyr länkad från den europeiska Luxxum-produktsidan.
Publicerad
Broschyrens tryckrad anger TP01 / SM / 06.22 och Cod.No. 22C0002COMINB; separat publiceringsdag anges inte. Detta är inte ett modellår eller produktionsdatum.
Läst
2026-10-10
Marknad
Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte.
Källperiod
Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns.
Anteckningar
44 sidor. PDF p.42, tryckt p.42, innehåller MODELS-tabellen med separata Luxxum 100, 110 och 120-kolumner. Effektvärdena står på raden Rated power ECE R120; raden under anger 2 300 r/min. Fotnoten anger att ECE R120 motsvarar ISO 14396 och 97/68/EC och gäller effektuppgiften. Vridmoment och vridmomentsökning står på separata rader utan separat norm angiven. Fotnoter anger att minsta oballasterade leveransvikt beror på marknad och att måtten gäller med standarddäck. P.5 anger Stage V, 600-timmars serviceintervall, front-PTO som tillval och 80/100 l/min pumpflöden. Broschyrutgåvans tryckkod används inte som modellår eller PIN-gräns.
Sidankare
PDF p.4: sammanfattande modelltabell för effekt, vridmoment och lyft. · PDF p.5: Stage V/FPT F5-motor, ActiveDrive 4, hydraulik, 600-timmars intervall, front-PTO-tillval och utrustningsbeskrivning. · PDF p.16: FPT F5-motorfamilj, Stage V, motorutförande och tanköversikt. · PDF p.42 (tryckt p.42): MODELS-tabellens Luxxum 100/110/120-kolumner, tekniska rader, standard-/tillvalslegend och fotnoter.

Om underlaget

Källbunden modellprofil. Se utföranden och kvarstående frågor nedan.

Modell: Luxxum 120
Utförande: Luxxum 120; EMEA-tabellens ActiveDrive 4 32x32-konfiguration. Alternativ utrustning och utförande på enskilt exemplar fastställs inte.
Källperiod: Luxxum Stage V i EMEA-broschyrutgåvan med tryckkod TP01 / SM / 06.22 / Cod.No. 22C0002COMINB. Tryckkoden anger inte modellår, produktionsintervall eller PIN-gräns.
Marknad: Europeiskt/EMEA-länkat Case IH-underlag; broschyren anger worldwide circulation och att tillgänglighet kan variera mellan länder. Svenskt orderutförande eller homologering fastställs inte.

Öppna kontrollfrågor

Broschyrens tryckkod 06.22 anger inte modellår, produktionsintervall, serienummer eller PIN-gräns.
EMEA-länkat worldwide-underlag fastställer inte svenskt orderutförande, svensk homologering eller nationell utrustningsstandard.
Fyllda och öppna markörer beskriver broschyrens standard-/tillvalslegend; de verifierar inte utrustningen på ett enskilt exemplar.
Minsta oballasterade leveransvikt anges vara marknadsberoende; ballast, förare och faktisk arbetsvikt fastställs inte.
600-timmars serviceuppgiften ersätter inte instruktionsbok eller ett marknadsspecifikt serviceschema.
Foto: Case IH:s Luxxum 120-produktbild saknar läsbar modellmärkning och licens-/fotografuppgift. På Luxxum 100/110 används den endast som familjereferens; fotoåret och utrustningen är inte fastställda.
