Case IH Maxxum 135 ActiveDrive4 (Stage V)

Maxxum 135 med ActiveDrive4 har en fyrcylindrig FPT-motor på 4,5 liter enligt Case IH:s Stage V-broschyr. Broschyren skiljer mellan märkeffekt, maxeffekt och Power Management och visar både transmissions-, hydraulik- och lyftalternativ.

Underlag för avsnittet

Faktarader: Motor: cylindrar och slagvolym · Motorutförande · Avgasnivå · Maxeffekt med Power Management · Varvtal vid maxeffekt med Power Management · Maxeffekt utan Power Management

Källor: Case IH Maxxum 115–150, ActiveDrive 4 brochure · Case IH Maxxum 115–150 product page

Transmissionstyp: ActiveDrive 4, 4-stegs powershift
Hydraulpump, standard / tillval: Pump med fast deplacement / tryck- och flödeskompenserad pump med variabelt deplacement
Ungefärlig fraktvikt, standardframaxel / fjädrad framaxel: 4 890 / 5 190 kg

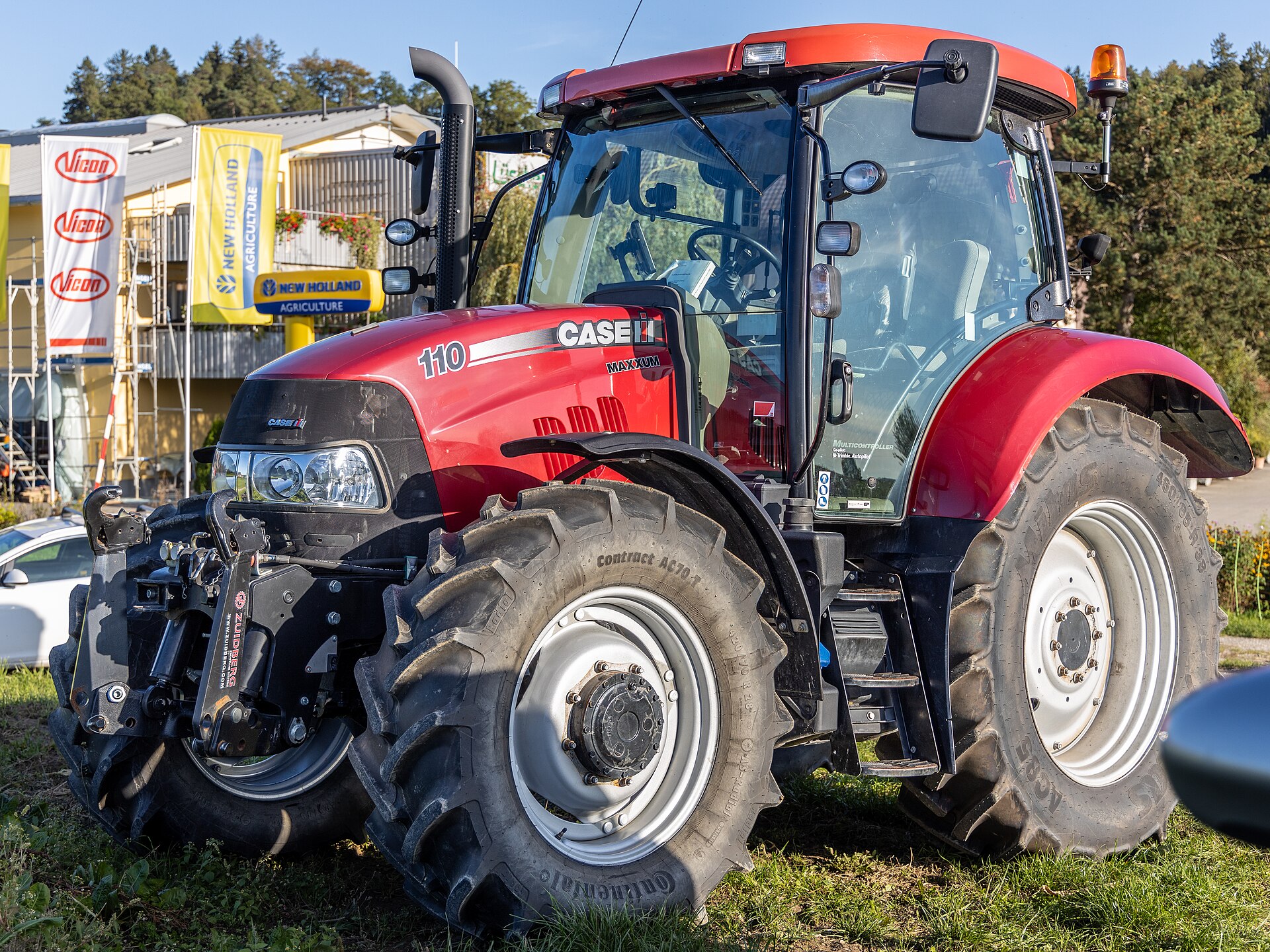

Case IH Maxxum 110 från 2019 med Multicontroller-dekal; referensbild till Maxxumfamiljen, inte Maxxum 135 ActiveDrive4. — Case IH Maxxum 110 (2019), Multicontroller. Familjereferens; bilden visar inte Maxxum 135 ActiveDrive4 eller Stage V-utförandet.
Bild: JoachimKohler-HB · CC BY-SA 4.0 · Bildkälla

Översikt

Motor och effekt

FPT:s Stage V-motor anges med separata värden för märkeffekt, maxeffekt och Power Management. PM gäller enligt fotnoten bara vid mobil kraftuttagsdrift och transport.

Underlag för avsnittet

Faktarader: Motor: cylindrar och slagvolym · Motorutförande · Avgasnivå · Maxeffekt med Power Management · Varvtal vid maxeffekt med Power Management · Maxeffekt utan Power Management · Märkeffekt med Power Management · Märkeffekt utan Power Management · Varvtal för märkeffekt utan Power Management · Maxmoment med Power Management · Maxmoment utan Power Management · Varvtal för maxmoment · Momentökning, standard / Power Management

Källor: Case IH Maxxum 115–150, ActiveDrive 4 brochure

Transmission och kraftuttag

ActiveDrive4-broschyren listar flera utväxlingar och bakre kraftuttagsalternativ. Tabellen skiljer standardutförande från tillval; den bekräftar inte en viss enskild traktor.

Underlag för avsnittet

Faktarader: Transmissionstyp · Växelalternativ som listas för ActiveDrive 4 · Hastighet för listade ActiveDrive4-växellådor · Powershuttle · Bakaxelns differentialspärr · Färdbroms · Bakre kraftuttags inkoppling · Bakre kraftuttagsvarvtal, standard / tillval · Motorvarvtal vid bakre kraftuttag, standard / tillval · Bakre kraftuttagsaxel · Främre kraftuttag

Källor: Case IH Maxxum 115–150, ActiveDrive 4 brochure

Hydraulik, vikt och mått

Lyftvärdena kopplas till olika pumpflöden, och fraktvikt samt mått redovisas för specificerade axel- och hyttalternativ.

Underlag för avsnittet

Faktarader: Fyrhjulsdrift och styrning · Framaxelfjädring · Minsta vändradie · Hydraulpump, standard / tillval · Max pumpflöde och systemtryck, standard / tillval · Lyftreglering · Max bakre lyftkapacitet · OECD-lyftkapacitet genom lyftområdet vid 610 mm · Bakre fjärrventiler · Mittmonterade ventiler med elektronisk joystick · Draglyftskategori · Slirkontroll · Standarddäck · Ungefärlig fraktvikt, standardframaxel / fjädrad framaxel · Tillåten totalvikt, klass 4 · Maxlängd med främre och bakre nedre länkar nere, standard / fjädrad framaxel · Totalhöjd, lågt tak / standardhytt / fjädrad hytt · Bredd över bakskärmar med 150 mm breddning · Hjulbas, standard / fjädrad framaxel · Höjd vid bakaxelns centrum till högsta punkt, lågt tak / standardhytt / fjädrad hytt · Spårviddsinställning fram / bak

Källor: Case IH Maxxum 115–150, ActiveDrive 4 brochure

Kraft, fart och format.

Case IH Maxxum 135 ActiveDrive4 (Stage V)

Alla tekniska data

Hastighet

Hastighet för listade ActiveDrive4-växellådor40 km/h; ekonomiläge 40 eller 50 km/h

Flera värden eller villkor i samma källrad; ingen enskild fart har valts för en mätare.

De olika växellådsradernas hastigheter hör till respektive tryckt rad.

Fakta

Motor

Motor4 cylindrar; 4 485 cylindrar / cm³4 cylindrar

Maxxum 135-kolumnen visar denna sammanslagna cell; broschyren anger FPT som motorfamilj.

Fakta

Mått

Bredd över bakskärmar med 150 mm breddning2 470 mm

Bredden gäller uttryckligen 150 mm extension.

Fakta

Fler mått

Maxlängd med främre och bakre nedre länkar nere, standard / fjädrad framaxel5 137 / 5 189 mm

Mått enligt standarddäcksfotnot.

Fakta

Totalhöjd, lågt tak / standardhytt / fjädrad hytt2 887 / 3 005 / 3 025 mm

Måttalternativen hålls i tryckt ordning; faktisk hytt ej fastställd.

Fakta

Höjd vid bakaxelns centrum till högsta punkt, lågt tak / standardhytt / fjädrad hytt2 012 / 2 130 / 2 150 mm

Variantordning som i källan.

Fakta

Hjulbas, standard / fjädrad framaxel2 642 / 2 684 mm

Variantordning som i källan.

Fakta

Tekniska data

Motor och effekt

Case IH Maxxum 135 ActiveDrive4 (Stage V) · Motor och effekt
Uppgift	Värde och utförande	Källa
Motor: cylindrar och slagvolym	4 cylindrar; 4 485 cylindrar / cm³ Maxxum 135-kolumnen visar denna sammanslagna cell; broschyren anger FPT som motorfamilj.	Källa Originalrubrik Motor: cylindrar och slagvolym Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Motor: cylindrar och slagvolym Originalvärde och enhet 4 / 4,485 cylindrar / cm³ Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; ENGINE / Number of cylinders / Capacity Källdatum
Motorutförande	Common Rail-diesel, turbo, HI-eSCR2 Motorradens gemensamma beskrivning gäller Maxxum-kolumnerna.	Källa Originalrubrik Motorutförande Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Motorutförande Originalvärde och enhet Common Rail Diesel engine, turbocharger and HI-eSCR2 only exhaust after treatment Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; ENGINE / Type / Emission level Källdatum
Maxeffekt med Power Management	124 / 169 kW / hp(CV) PM-värdet vid 1 800–1 900 r/min; PM anges endast för mobil kraftuttagsdrift och transport.	Källa Originalrubrik Maxeffekt med Power Management Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Maxeffekt med Power Management Originalvärde och enhet 124 / 169 kW / hp(CV) Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; Maximum power ECE R120 Power Management Källdatum
Varvtal vid maxeffekt med Power Management	1 800–1 900 r/min Gemensam hastighetsrad för maxeffekt-tabellens Power Management-värden.	Källa Originalrubrik Varvtal vid maxeffekt med Power Management Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Varvtal vid maxeffekt med Power Management Originalvärde och enhet 1,800 - 1,900 r/min Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; … at engine speed Källdatum
Maxeffekt utan Power Management	107 / 145 kW / hp(CV) Tabellens maxeffekt utan PM.	Källa Originalrubrik Maxeffekt utan Power Management Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Maxeffekt utan Power Management Originalvärde och enhet 107 / 145 kW / hp(CV) Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; Maximum power ECE R120 Källdatum
Märkeffekt med Power Management	114 / 155 kW / hp(CV) Källraden anger 114 kW / 155 hp(CV) som märkeffekt med Power Management. Broschyrens fotnot begränsar Power Management till mobil kraftuttagsdrift och transport; raden anger inga separata Field/Road-delvärden.	Källa Originalrubrik Märkeffekt med Power Management Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Märkeffekt med Power Management Originalvärde och enhet 114 / 155 kW / hp(CV) Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; Rated power ECE R120¹ Power Management² [kW/hp(CV)] Källdatum
Märkeffekt utan Power Management	99 / 135 kW / hp(CV) Detta är separat från maxeffektraden.	Källa Originalrubrik Märkeffekt utan Power Management Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Märkeffekt utan Power Management Originalvärde och enhet 99 / 135 kW / hp(CV) Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; Rated power ECE R120 Källdatum
Varvtal för märkeffekt utan Power Management	2 200 r/min Varvtalsraden hör till föregående märkeffektrad, inte till alla effektlägen.	Källa Originalrubrik Varvtal för märkeffekt utan Power Management Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Varvtal för märkeffekt utan Power Management Originalvärde och enhet 2,200 r/min Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; … at engine speed Källdatum
Maxmoment med Power Management	700 Nm PM-moment vid 1 500 r/min; PM-användningen begränsas av broschyrens fotnot.	Källa Originalrubrik Maxmoment med Power Management Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Maxmoment med Power Management Originalvärde och enhet 700 Nm Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; Maximum torque Power Management Källdatum
Maxmoment utan Power Management	605 Nm Standardmoment vid 1 500 r/min.	Källa Originalrubrik Maxmoment utan Power Management Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Maxmoment utan Power Management Originalvärde och enhet 605 Nm Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; Maximum torque Källdatum
Varvtal för maxmoment	1 500 r/min Kolumnrubriken anger 1 500 r/min för momentraderna.	Källa Originalrubrik Varvtal för maxmoment Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Varvtal för maxmoment Originalvärde och enhet 1,500 r/min Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; Maximum torque / column heading Källdatum
Momentökning, standard / Power Management	40 / 42 % Behåll standard och PM som två positioner; samma tryckta ordning.	Källa Originalrubrik Momentökning, standard / Power Management Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Momentökning, standard / Power Management Originalvärde och enhet 40 / 42 % Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; Torque rise standard / Power Management Källdatum
Powershuttle	Powershuttle Gemensam rad i ActiveDrive4-tabellen.	Källa Originalrubrik Powershuttle Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Powershuttle Originalvärde och enhet Powershuttle Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; TRANSMISSION / Powershuttle Källdatum

Transmission

Case IH Maxxum 135 ActiveDrive4 (Stage V) · Transmission
Uppgift	Värde och utförande	Källa
Transmissionstyp	ActiveDrive 4, 4-stegs powershift ActiveDrive4-profil. Broschyren har separata alternativa växelsteg; inga alternativ antas monterade på ett enskilt exemplar.	Källa Originalrubrik Transmissionstyp Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Transmissionstyp Originalvärde och enhet ActiveDrive 4 - 4-speed Powershift Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; TRANSMISSION / ActiveDrive 4 rows Källdatum
Växelalternativ som listas för ActiveDrive 4	16x16; 32x32 med krypväxel; 17x16 ekonomiväxel växlar framåt/bakåt Bevarar broschyrens listning; utrustningsmarkörerna är inte härledda till en bestämd marknad eller individ i denna profil.	Källa Originalrubrik Växelalternativ som listas för ActiveDrive 4 Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Växelalternativ som listas för ActiveDrive 4 Originalvärde och enhet 16x16; 32x32 with creeper; 17x16 Economy växlar framåt/bakåt Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; TRANSMISSION / ActiveDrive 4 - 16x16, 32x32, 17x16 Källdatum
Hastighet för listade ActiveDrive4-växellådor	40 km/h; ekonomiläge 40 eller 50 km/h De olika växellådsradernas hastigheter hör till respektive tryckt rad.	Källa Originalrubrik Hastighet för listade ActiveDrive4-växellådor Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Hastighet för listade ActiveDrive4-växellådor Originalvärde och enhet 40 kph; Economy 40 kph or 50 kph km/h Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; TRANSMISSION / ActiveDrive 4 rows Källdatum

Hydraulik och lyft

Case IH Maxxum 135 ActiveDrive4 (Stage V) · Hydraulik och lyft
Uppgift	Värde och utförande	Källa
Max lyftkapacitet främre trepunktslyft	2 800 / 3 100 kg De två lyftvärdena kopplas i samma ordning till 86 respektive 121 l/min pump; utrustning på individ ej fastställd.	Källa Originalrubrik Max lyftkapacitet främre trepunktslyft Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Max lyftkapacitet främre trepunktslyft Originalvärde och enhet 2,800 / 3,100 kg Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; Front hitch max. lift capacity with 86 l/min / 121 l/min pump Källdatum
Hydraulpump, standard / tillval	Pump med fast deplacement / tryck- och flödeskompenserad pump med variabelt deplacement Standard- och tillvalstyp i tryckt ordning; installerad pump ej fastställd.	Källa Originalrubrik Hydraulpump, standard / tillval Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Hydraulpump, standard / tillval Originalvärde och enhet Fix displacement pump (Variable displacement, pressure flow compensated pump) Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; HYDRAULIC SYSTEM / System type Källdatum
Max pumpflöde och systemtryck, standard / tillval	86 / 190; 121 / 210 L/min / bar Tryckt standard-/tillvalspar; pumpvariant på individ ej fastställd.	Källa Originalrubrik Max pumpflöde och systemtryck, standard / tillval Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Max pumpflöde och systemtryck, standard / tillval Originalvärde och enhet 86 / 190 (121 / 210) L/min / bar Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; HYDRAULIC SYSTEM / Max. pump flow rate / System pressure Källdatum
Lyftreglering	Electronic Hitch Control med cushion ride control Tekniknamnet översatt endast i läsartext.	Källa Originalrubrik Lyftreglering Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Lyftreglering Originalvärde och enhet Electronic Hitch Control (EHC) with cushion ride control Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; HYDRAULIC SYSTEM / Control type Källdatum
Max bakre lyftkapacitet	7 115 / 7 864 kg Värdena anges i ordningen 86 / 121 l/min pump; inte båda standard.	Källa Originalrubrik Max bakre lyftkapacitet Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Max bakre lyftkapacitet Originalvärde och enhet 7,115 / 7,864 kg Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; HYDRAULIC SYSTEM / Max. lift capacity 86 l/min / 121 l/min pump Källdatum
OECD-lyftkapacitet genom lyftområdet vid 610 mm	4 781 / 5 284 kg Värdena anges i ordningen 86 / 121 l/min pump.	Källa Originalrubrik OECD-lyftkapacitet genom lyftområdet vid 610 mm Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik OECD-lyftkapacitet genom lyftområdet vid 610 mm Originalvärde och enhet 4,781 / 5,284 kg Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; HYDRAULIC SYSTEM / OECD lift capacity through range @ 610 mm Källdatum
Bakre fjärrventiler	Upp till 4 mekaniska, power beyond Maximalt antal enligt tabell; faktisk utrustning ej fastställd.	Källa Originalrubrik Bakre fjärrventiler Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Bakre fjärrventiler Originalvärde och enhet Up to 4 mechanical remote valves, power beyond Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; HYDRAULIC SYSTEM / Max. number of rear remote valves Källdatum
Mittmonterade ventiler med elektronisk joystick	2 mekaniska Maximalt antal enligt tabell.	Källa Originalrubrik Mittmonterade ventiler med elektronisk joystick Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Mittmonterade ventiler med elektronisk joystick Originalvärde och enhet 2 mechan. Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; HYDRAULIC SYSTEM / Max. number of mid mount valves Källdatum
Draglyftskategori	Cat II / III Båda kategorierna anges; konfigurering på individ ej fastställd.	Källa Originalrubrik Draglyftskategori Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Draglyftskategori Originalvärde och enhet Cat II / III Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; HYDRAULIC SYSTEM / Category type Källdatum

Kraftuttag

Case IH Maxxum 135 ActiveDrive4 (Stage V) · Kraftuttag
Uppgift	Värde och utförande	Källa
Bakre kraftuttags inkoppling	Växlingsbar, progressiv elektrohydraulisk inkoppling; Auto-PTO tillval Auto-PTO är tillval; monterat exemplar ej fastställt.	Källa Originalrubrik Bakre kraftuttags inkoppling Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Bakre kraftuttags inkoppling Originalvärde och enhet Shiftable with progressive electro-hydraulic engagement. Auto-PTO optional Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; POWER TAKE OFF / Type Källdatum
Bakre kraftuttagsvarvtal, standard / tillval	540 / 540E / 1 000; tillval 540E / 1 000 / 1 000E samt markdrift r/min, tryckt sekvens Behåll standard och parentesens tillval som skilda uppsättningar; markdrift anges som tillval.	Källa Originalrubrik Bakre kraftuttagsvarvtal, standard / tillval Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Bakre kraftuttagsvarvtal, standard / tillval Originalvärde och enhet 540 / 540E / 1,000 (540E / 1,000 / 1,000E) with optional ground drive r/min, tryckt sekvens Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; POWER TAKE OFF / Speeds Standard (Option) Källdatum
Motorvarvtal vid bakre kraftuttag, standard / tillval	1 969 / 1 546 / 1 893; tillval 1 592 / 1 893 / 1 621 r/min, tryckt sekvens Positionerna följer standard-/tillvalsordningen i raden ovan; separata överföringar till specifika tappvarvtal bör visas som tryckt sekvens.	Källa Originalrubrik Motorvarvtal vid bakre kraftuttag, standard / tillval Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Motorvarvtal vid bakre kraftuttag, standard / tillval Originalvärde och enhet 1,969 / 1,546 / 1,893 (1,592 / 1,893 / 1,621) r/min, tryckt sekvens Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; POWER TAKE OFF / at engine speeds Standard (Option) Källdatum
Bakre kraftuttagsaxel	1 3/8 tum, 21 splines Tryckt axeltyp.	Källa Originalrubrik Bakre kraftuttagsaxel Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Bakre kraftuttagsaxel Originalvärde och enhet 1 3/8” 21 splines Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; POWER TAKE OFF / Shaft type Källdatum
Främre kraftuttag	1 000 r/min vid motorvarv 1 895 r/min; tillval Tabellens markör anger tillval.	Källa Originalrubrik Främre kraftuttag Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Främre kraftuttag Originalvärde och enhet Front PTO 1,000 speed @ 1,895 rpm r/min Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; FRONT PTO AND FRONT HITCH / Front PTO Källdatum

Underrede och band

Case IH Maxxum 135 ActiveDrive4 (Stage V) · Underrede och band
Uppgift	Värde och utförande	Källa
Fyrhjulsdrift och styrning	Elektrohydraulisk med automatisk 4WD och automatisk differentialspärr Beskrivningen är källans; ingen axelvariant härledd.	Källa Originalrubrik Fyrhjulsdrift och styrning Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Fyrhjulsdrift och styrning Originalvärde och enhet Electro-hydraulic with Auto 4WD and Auto Differential lock Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; FOUR-WHEEL DRIVE AND STEERING / Type Källdatum
Standarddäck	Fram 480/65 R28; bak 600/65 R38 Referensuppsättning enligt tabell, inte bevis på monterade däck; andra däck på begäran.	Källa Originalrubrik Standarddäck Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Standarddäck Originalvärde och enhet Front 480/65 R28; Rear 600/65 R38 Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; STANDARD TYRES Källdatum

Mått och vikt

Case IH Maxxum 135 ActiveDrive4 (Stage V) · Mått och vikt
Uppgift	Värde och utförande	Källa
Bredd över bakskärmar med 150 mm breddning	2 470 mm Bredden gäller uttryckligen 150 mm extension.	Källa Originalrubrik Bredd över bakskärmar med 150 mm breddning Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Bredd över bakskärmar med 150 mm breddning Originalvärde och enhet 2,470 mm Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; WEIGHT / DIMENSIONS / C: Total width across rear fenders Källdatum
Hjulbas, standard / fjädrad framaxel	2 642 / 2 684 mm Variantordning som i källan.	Källa Originalrubrik Hjulbas, standard / fjädrad framaxel Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Hjulbas, standard / fjädrad framaxel Originalvärde och enhet 2,642 / 2,684 mm Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; WEIGHT / DIMENSIONS / D: Wheel base Källdatum
Höjd vid bakaxelns centrum till högsta punkt, lågt tak / standardhytt / fjädrad hytt	2 012 / 2 130 / 2 150 mm Variantordning som i källan.	Källa Originalrubrik Höjd vid bakaxelns centrum till högsta punkt, lågt tak / standardhytt / fjädrad hytt Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Höjd vid bakaxelns centrum till högsta punkt, lågt tak / standardhytt / fjädrad hytt Originalvärde och enhet 2,012 / 2,130 / 2,150 mm Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; WEIGHT / DIMENSIONS / E: Height at centre of rear axle Källdatum

Service och underhåll

Broschyrens bromsbeskrivning.

Case IH Maxxum 135 ActiveDrive4 (Stage V) · Service och underhåll
Uppgift	Värde och utförande	Källa
Färdbroms	Hydrauliskt manövrerade våta flerlamellbromsar, självjusterande	Källa Originalrubrik Färdbroms Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Färdbroms Originalvärde och enhet Hydraulically operated multiple wet disc brake, self adjusting Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; TRANSMISSION / Service brake Källdatum

Övriga uppgifter

Case IH Maxxum 135 ActiveDrive4 (Stage V) · Övriga uppgifter
Uppgift	Värde och utförande	Källa
Avgasnivå	Stage V Stage V anges i den gemensamma motorraden.	Källa Originalrubrik Avgasnivå Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Avgasnivå Originalvärde och enhet Stage V Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; ENGINE / Type / Emission level Källdatum
Dieseltank, standard / tillval	210 / 250 L Tabellens parentes markerar tillval; faktisk tank på ett exemplar är inte fastställd.	Källa Originalrubrik Dieseltank, standard / tillval Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Dieseltank, standard / tillval Originalvärde och enhet 210 (250) L Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; Fuel tank, diesel Standard (Option) Källdatum
Ureatank	39,5 L Urea-volym i samma rad; inte dieseltank.	Källa Originalrubrik Ureatank Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Ureatank Originalvärde och enhet 39.5 L Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; Fuel tank, diesel Standard (Option) / urea Källdatum
Bakaxelns differentialspärr	Våta flerlamellskivor med styrsystem Källans typbeskrivning; ingen extra funktion utläses.	Källa Originalrubrik Bakaxelns differentialspärr Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Bakaxelns differentialspärr Originalvärde och enhet Multi disc wet plate with management system Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; TRANSMISSION / Rear axle diff-lock type Källdatum
Framaxelfjädring	Tillval Broschyrens utrustningsmarkör är tillval; faktisk utrustning ej fastställd.	Källa Originalrubrik Framaxelfjädring Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Framaxelfjädring Originalvärde och enhet Front axle suspension optional marker Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; FOUR-WHEEL DRIVE AND STEERING / Front axle suspension Källdatum
Minsta vändradie	4,6 m Vid angiven spårviddsinställning 1 830 mm; standarddäck enligt vikt-/dimensionsfotnot.	Källa Originalrubrik Minsta vändradie Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Minsta vändradie Originalvärde och enhet 4.6 m Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; Min. turning radius; track setting 1,830 mm Källdatum
Slirkontroll	Standard Standardmarkör i ActiveDrive4-kolumnen.	Källa Originalrubrik Slirkontroll Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Slirkontroll Originalvärde och enhet Standard marker Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; HYDRAULIC SYSTEM / Slip control Källdatum
Ungefärlig fraktvikt, standardframaxel / fjädrad framaxel	4 890 / 5 190 kg Värden för standard- respektive fjädrad framaxel; den gemensamma tabellraden gäller Maxxum 115/125/135/145; ej arbetsvikt.	Källa Originalrubrik Ungefärlig fraktvikt, standardframaxel / fjädrad framaxel Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Ungefärlig fraktvikt, standardframaxel / fjädrad framaxel Originalvärde och enhet 4,890 / 5,190 kg Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; WEIGHT / DIMENSIONS / Approximate shipping weight Källdatum
Tillåten totalvikt, klass 4	9 500 / 10 500 kg Tabellen ger ett par utan att i just raden förklara motsvarande axel-/hastighetsvariant; båda bevaras utan mappning.	Källa Originalrubrik Tillåten totalvikt, klass 4 Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Tillåten totalvikt, klass 4 Originalvärde och enhet 9,500 / 10,500 kg Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; WEIGHT / DIMENSIONS / Permissible total weight Class 4 Källdatum
Maxlängd med främre och bakre nedre länkar nere, standard / fjädrad framaxel	5 137 / 5 189 mm Mått enligt standarddäcksfotnot.	Källa Originalrubrik Maxlängd med främre och bakre nedre länkar nere, standard / fjädrad framaxel Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Maxlängd med främre och bakre nedre länkar nere, standard / fjädrad framaxel Originalvärde och enhet 5,137 / 5,189 mm Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; WEIGHT / DIMENSIONS / A: Max. length Källdatum
Totalhöjd, lågt tak / standardhytt / fjädrad hytt	2 887 / 3 005 / 3 025 mm Måttalternativen hålls i tryckt ordning; faktisk hytt ej fastställd.	Källa Originalrubrik Totalhöjd, lågt tak / standardhytt / fjädrad hytt Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Totalhöjd, lågt tak / standardhytt / fjädrad hytt Originalvärde och enhet 2,887 / 3,005 / 3,025 mm Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; WEIGHT / DIMENSIONS / B: Total height Källdatum
Spårviddsinställning fram / bak	1 580–2 256 / 1 430–2 134 mm Omfång i tabellen; inget däck/exemplarvärde utläses.	Källa Originalrubrik Spårviddsinställning fram / bak Utförande ActiveDrive4 Marknad Europe-facing brochure; worldwide circulation caveat Källperiod Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established Underlag Printed manufacturer brochure table; direct source claim, not independently measured. Case IH Maxxum 115–150, ActiveDrive 4 brochure Originalkällrubrik Spårviddsinställning fram / bak Originalvärde och enhet 1,580-2,256 / 1,430-2,134 mm Exakt källankare PDF p.24 / printed p.46; Maxxum 135 column; WEIGHT / DIMENSIONS / F: Track setting front / rear Källdatum

Jämför modeller

Välj modell

Välj en modell för att jämföra uppgifter.

Källor

Case IH Maxxum 115–150, ActiveDrive 4 brochure
Källpost och omfattning
Utgivare
Case IH / CNH Industrial official brochure
Publicerad
2022-11
Läst
2026-10-10
Marknad
Europe-facing Maxxum 115–150 brochure; states worldwide circulation and local availability may vary
Källperiod
Printed TP01 / SM / 11.22; exact production dates and model-year range not stated
Anteckningar
Printed p.46 (PDF p.24) is the Maxxum 115–150 table. PDF p.23 is a separate CVXDrive/Multicontroller table and is excluded for this ActiveDrive4 profile. Table states Stage V, ECE R120, and PM availability only during mobile PTO and haulage applications. Technical values are brochure claims, not evidence of an individual tractor's equipment.
Sidankare
PDF p.24 / printed p.46: Maxxum 135 column, engine, transmission, PTO, hydraulic, axle, tyre, weight and dimension rows · PDF p.25 / printed p.48: publication code, issue month and worldwide-circulation caveat

Om underlaget

Källbunden modellprofil. Se utföranden och kvarstående frågor nedan.

Modell: Maxxum 135
Utförande: ActiveDrive4
Källperiod: Maxxum 115–150 brochure issue 11/2022; exact production dates/model year not established
Marknad: Europe-facing model line; brochure worldwide circulation

Öppna kontrollfrågor

Exakt produktionsperiod, serienummerintervall och lokal marknadsutrustning saknas i den lästa broschyren.
Däck och flertalet transmission-/hydrauliktillval är broschyrens referenser eller alternativ, inte bekräftad utrustning på enskild traktor.
Enskild mappning av vissa parade värden till varianter kan inte göras där tabellen endast ger en sekvens.
En exakt Maxxum 135 ActiveDrive4-bild saknas i detta paket; föreslaget foto visar Maxxum 110 och används endast som uttryckligen märkt familjereferens.
