Case IH Quadtrac 785 · EMEA-broschyr TP01/SM/12.25

Case IH Quadtrac 785 är den bandförsedda modellen i Case IH:s EMEA-broschyr TP01/SM/12.25. Broschyren anger 577 / 785 kW / hp(CV) nominellt, 627 / 853 maximalt enligt ECE R120 och 3 681 Nm vid 1 400 r/min. PowerDrive med 16 × 2 växlar, PFC-hydraulik och 10 092 kg bakre lyftkapacitet redovisas tillsammans med separata band-, vikt- och måttalternativ. Broschyrens utgåvekod fastställer inte modellår, svensk tillgänglighet eller utrustningen på en individuell traktor.

Underlag för avsnittet

Faktarader: Nominell motoreffekt, ECE R120 · Maximal motoreffekt, ECE R120 · Maximalt vridmoment · Transmission · Bakre trepunktslyft, maximal kapacitet · Standardfordonsvikt utan bränsle och tillval · Högsta totalvikt enligt tabell

Källor: Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 · Case IH Europe · Quadtrac/Steiger produktöversikt

Nominell motoreffekt, ECE R120: 577 / 785 kW / hp(CV)
Maximalt vridmoment: 3 681 Nm
Transmission: PowerDrive, 16 × 2 växlar
Högsta tillåtna axelvikt, fram / bak: 19 500 kg

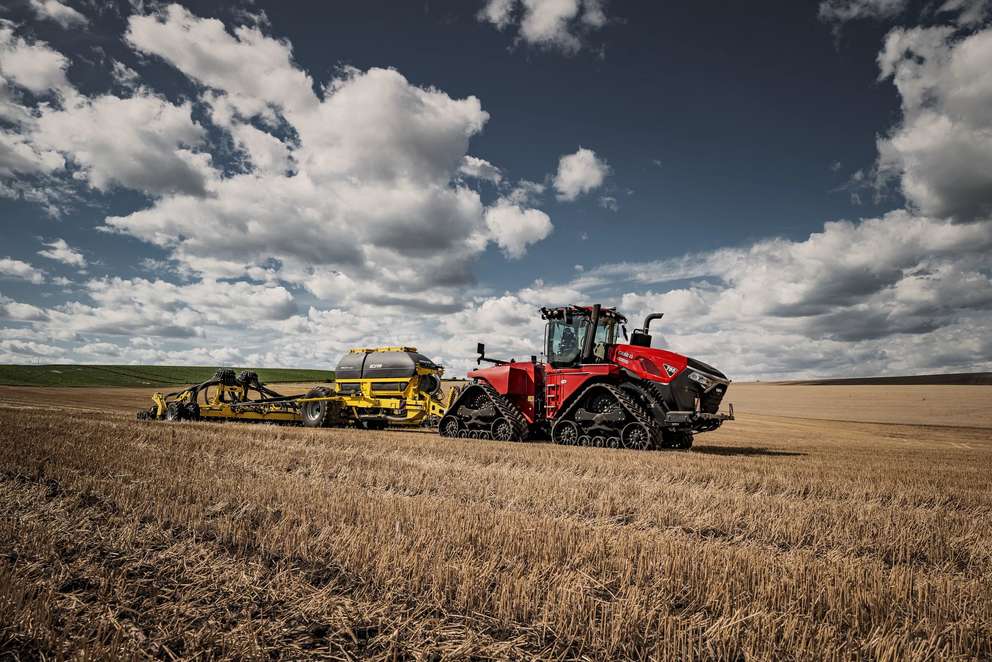

Quadtrac 785. Fotot fastställer inte modellår, PIN eller marknad. — Referensbild från Case IH Europe: Quadtrac 785 på bandunderrede.
Bild: Bildkälla: Case IH/CNH Industrial; fotograf ej angiven. · Återanvändningsvillkor ej fastställda. · Bildkälla

Översikt

Motor och effekt

Quadtrac 785 har en Stage V-motor: FPT Cursor 16-6, 15,9 l. ECE R120-tabellen anger nominellt 577 / 785 kW / hp(CV), maximalt 627 / 853 och med Power Management 601 / 817; tabellens nominella motorvarv är 2 100 r/min. Maxvridmomentet i broschyren är 3 681 Nm vid 1 400 r/min.

Underlag för avsnittet

Faktarader: Antal cylindrar · Motorfamilj · Slagvolym · Motortyp · Avgasklass · Nominell motoreffekt, ECE R120 · Motorvarv vid nominell effekt · Maximal motoreffekt, ECE R120 · Motoreffekt med Power Management, ECE R120 · Maximalt vridmoment · Motorvarv vid maximalt vridmoment

Källor: Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25

Transmission och kraftuttag

PowerDrive (16 × 2 växlar) har elektroniskt begränsad högsta hastighet 37 km/h i tabellcellen som omfattar Quadtrac 715/785. Bakre kraftuttag är 1 000 r/min vid 1 800 r/min motorvarv, med Auto PTO och 1 3/4-tums 20-splines axel.

Underlag för avsnittet

Faktarader: Transmission · Högsta körhastighet · Parkeringsbroms · Riktningsväxel · Automatic Productivity Management · Transmissioninställning via Pro 1200 · Bakre kraftuttagsvarv · Motorvarv vid bakre kraftuttag · Bakre kraftuttagsaxel · Auto PTO och justerbar inkoppling

Källor: Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25

Hydraulik och lyft

PFC-hydrauliken arbetar vid 200 bar. Pumpflödet är 216 l/min som standard eller 428 l/min med tillvalet TwinFlow; högsta redovisade flöde vid fjärrventil är 133/170 l/min. Baklyften anges till 10 092 kg vid 610 mm bakom kuländarna; Cat IV-N snabbkopplingsram är ett tillval.

Underlag för avsnittet

Faktarader: Hydraulsystem · Hydraultryck, högsta · Pumpflöde, standard · Pumpflöde med TwinFlow · Fjärrventiler, antalalternativ · Maxflöde vid fjärrventil · Bakre trepunktslyft, maximal kapacitet · Bakre trepunktslyft, kategori

Källor: Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25

Bandunderrede, vikt och mått

Quadtrac-chassit har standard/HD/HDS-alternativ enligt modellkolumnen. Standardvikten utan bränsle och tillval är 27 800 kg. Broschyren anger längden 8 290 mm, höjd 3 950 mm och breddalternativ 2 997/3 150 mm. Totalviktsfotnoterna är inte säkert kopplade till respektive viktcell och lämnas olösta.

Underlag för avsnittet

Faktarader: Quadtrac-chassits mått · Högsta tillåtna axelvikt, fram / bak · Quadtrac-bandunderrede · Gummiband, breddalternativ · Standardfordonsvikt utan bränsle och tillval · Högsta totalvikt enligt tabell · Total längd · Totalhöjd · Totalbredd

Källor: Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25

Kraft, fart och format.

Case IH Quadtrac 785 · EMEA-broschyr TP01/SM/12.25

Alla tekniska data

Hastighet

37 km/h

Elektroniskt begränsad hastighet enligt broschyrtabellen.

Fakta

Mått

Angiven variant

Total längd8 290 mmFakta

Totalhöjd3 950 mmFakta

Proportion mellan publicerade mått; bilden visar inte maskinens form. 645: standardunderrede / HDS. 715 och 785: tabellerad höjd 3 950 mm.

Fler mått

Totalbredd2 997 / 3 150 mm

Ordning enligt spårbandsalternativen; 3 150 mm med 914 mm band.

Fakta

Hydraulik

Flödesuppgifter per källrad och utförande

Pumpflöde, standard216 L/min

TwinFlow 428 l/min redovisas separat som tillval.

Fakta

Fler flödesuppgifter

Pumpflöde med TwinFlow428 L/min

TwinFlow-pump är tillval; flödet är inte standard på alla maskiner.

Fakta

Tekniska data

Motor och effekt

Case IH Quadtrac 785 · EMEA-broschyr TP01/SM/12.25 · Motor och effekt
Uppgift	Värde och utförande	Källa
Antal cylindrar	6 st Gemensam motorcell för Quadtrac 645/715/785.	Källa Originalrubrik Antal cylindrar Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Antal cylindrar Originalvärde och enhet 6 st Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Motorfamilj	FPT Cursor 16-6 Tvåstegsturbo enligt motorrad.	Källa Originalrubrik Motorfamilj Originalvärde FPT Cursor 16-6 Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Motorfamilj Originalvärde och enhet Cursor 16-6 Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Slagvolym	15,9 l	Källa Originalrubrik Slagvolym Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Capacity [L]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Slagvolym Originalvärde och enhet 15.9 [L] Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Capacity [L]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Motortyp	FPT Cursor 16, sex cylindrar, tvåstegsturbo	Källa Originalrubrik Motortyp Originalvärde FPT Cursor 16, sex cylindrar, tvåstegsturbo Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Motortyp Originalvärde och enhet FPT Cursor 16, 6 cylinders, two-stage turbo Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Nominell motoreffekt, ECE R120	577 / 785 kW / hp(CV) Ordning: kW / hp(CV). · Ordning kW / hp(CV); inte imperial hp. · ECE R120	Källa Originalrubrik Nominell motoreffekt, ECE R120 Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Standard och villkor ECE R120; brochure footnote 1 Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Rated power ECE R120 [kW/hp(CV)]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Nominell motoreffekt, ECE R120 Originalvärde och enhet 577 / 785 [kW/hp(CV)] Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Rated power ECE R120 [kW/hp(CV)]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Motorvarv vid nominell effekt	2 100 r/min Gemensam varvtalsrad för de tre Quadtrac-kolumnerna.	Källa Originalrubrik Motorvarv vid nominell effekt Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Rated engine speed [rpm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Motorvarv vid nominell effekt Originalvärde och enhet 2,100 [rpm] Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Rated engine speed [rpm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Maximal motoreffekt, ECE R120	627 / 853 kW / hp(CV) Ordning: kW / hp(CV). · Ordning kW / hp(CV); inte imperial hp. · ECE R120	Källa Originalrubrik Maximal motoreffekt, ECE R120 Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Standard och villkor ECE R120; brochure footnote 1 Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. power ECE R120 [kW/hp(CV)]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Maximal motoreffekt, ECE R120 Originalvärde och enhet 627 / 853 [kW/hp(CV)] Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. power ECE R120 [kW/hp(CV)]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Motoreffekt med Power Management, ECE R120	601 / 817 kW / hp(CV) Power Management enligt fotnoten vid hydraulikarbete, kraftuttag eller transport; ordning kW / hp(CV). · Ordning kW / hp(CV); inte imperial hp. · ECE R120	Källa Originalrubrik Motoreffekt med Power Management, ECE R120 Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Standard och villkor ECE R120; brochure footnote 1 Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Rated power ECE R120 Power Management [kW / hp(CV)]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Motoreffekt med Power Management, ECE R120 Originalvärde och enhet 601 / 817 [kW/hp(CV)] Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Rated power ECE R120 Power Management [kW / hp(CV)]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Maximalt vridmoment	3 681 Nm Gemensam mätpunkt 1 400 r/min.	Källa Originalrubrik Maximalt vridmoment Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. torque [Nm @ 1,400 rpm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Maximalt vridmoment Originalvärde och enhet 3,681 Nm Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. torque [Nm @ 1,400 rpm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Motorvarv vid maximalt vridmoment	1 400 r/min Gemensam tabellrad.	Källa Originalrubrik Motorvarv vid maximalt vridmoment Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. torque [Nm @ 1,400 rpm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Motorvarv vid maximalt vridmoment Originalvärde och enhet 1,400 [rpm] Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. torque [Nm @ 1,400 rpm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Motorfläkt	Hydraulisk Radens cell beskriver fläkttyp, inte en separat standardmarkering.	Källa Originalrubrik Motorfläkt Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Engine fan”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Motorfläkt Originalvärde och enhet Hydraulic Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Engine fan”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Riktningsväxel	Vänster-/högerhandsmanövrering Broschyren beskriver manövreringsalternativen; vald utrustning på enskild traktor okänd.	Källa Originalrubrik Riktningsväxel Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Riktningsväxel Originalvärde och enhet Left/right hand powershuttle Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.

Transmission

Case IH Quadtrac 785 · EMEA-broschyr TP01/SM/12.25 · Transmission
Uppgift	Värde och utförande	Källa
Transmission	PowerDrive, 16 × 2 växlar Quadtrac-konfiguration.	Källa Originalrubrik Transmission Originalvärde PowerDrive (16x2 gears) Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Transmission Originalvärde och enhet PowerDrive (16x2 gears) Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Transmissioninställning via Pro 1200	Anpassningsbar via Pro 1200 Monitor Beskrivning av systemmöjlighet, inte personlig inställning.	Källa Originalrubrik Transmissioninställning via Pro 1200 Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Transmissioninställning via Pro 1200 Originalvärde och enhet Custom transmission setup via Pro 1200 Monitor Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.

Hydraulik och lyft

Case IH Quadtrac 785 · EMEA-broschyr TP01/SM/12.25 · Hydraulik och lyft
Uppgift	Värde och utförande	Källa
Hydraulsystem	Tryck- och flödeskompenserat (PFC)	Källa Originalrubrik Hydraulsystem Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “System type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Hydraulsystem Originalvärde och enhet Pressure and flow compensated (PFC) Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “System type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Hydraultryck, högsta	200 bar	Källa Originalrubrik Hydraultryck, högsta Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “System type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Hydraultryck, högsta Originalvärde och enhet 200 bar Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “System type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Pumpflöde, standard	216 l/min TwinFlow 428 l/min redovisas separat som tillval.	Källa Originalrubrik Pumpflöde, standard Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. pump flow [l/min]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Pumpflöde, standard Originalvärde och enhet 216 l/min Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. pump flow [l/min]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Pumpflöde med TwinFlow	428 l/min TwinFlow-pump är tillval; flödet är inte standard på alla maskiner.	Källa Originalrubrik Pumpflöde med TwinFlow Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. pump flow [l/min]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Pumpflöde med TwinFlow Originalvärde och enhet 428 l/min Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. pump flow [l/min]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Fjärrventiler, antalalternativ	4 / 6 / 8 st Tabellen anger 4/6/8 och parentesen anger 4/6 med trepunktslyft; konfigurationen för 8 specificeras inte tydligare.	Källa Originalrubrik Fjärrventiler, antalalternativ Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “No. of remote valves”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Fjärrventiler, antalalternativ Originalvärde och enhet 4 / 6 / 8 st Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “No. of remote valves”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Maxflöde vid fjärrventil	133 / 170 l/min Ordning standardpump / TwinFlow enligt tabellens flödeskolumner.	Källa Originalrubrik Maxflöde vid fjärrventil Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. oil flow rate at valve [l/min]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Maxflöde vid fjärrventil Originalvärde och enhet 133 / 170 l/min Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. oil flow rate at valve [l/min]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Bakre trepunktslyft, maximal kapacitet	10 092 kg Mätpunkt: 610 mm bakom kuländarna på lyftarmarna. Cat IV-N snabbkopplingsram är tillval.	Källa Originalrubrik Bakre trepunktslyft, maximal kapacitet Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Lift capacity [kg], through full range, 610 mm behind ball ends”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Bakre trepunktslyft, maximal kapacitet Originalvärde och enhet 10,092 kg Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Lift capacity [kg], through full range, 610 mm behind ball ends”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Bakre trepunktslyft, kategori	Cat IV-N snabbkopplingsram, tillval Tillval enligt utrustningsblocket.	Källa Originalrubrik Bakre trepunktslyft, kategori Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Category”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Bakre trepunktslyft, kategori Originalvärde och enhet Cat IV-N quick coupler frame, optional Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Category”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.

Kraftuttag

Case IH Quadtrac 785 · EMEA-broschyr TP01/SM/12.25 · Kraftuttag
Uppgift	Värde och utförande	Källa
Bakre kraftuttagsvarv	1 000 r/min Bakre kraftuttag enligt tabell.	Källa Originalrubrik Bakre kraftuttagsvarv Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Bakre kraftuttagsvarv Originalvärde och enhet 1,000 [rpm] Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Motorvarv vid bakre kraftuttag	1 800 r/min Motorvarvsrad för bakre kraftuttag.	Källa Originalrubrik Motorvarv vid bakre kraftuttag Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Engine speed @ 1,000 PTO [rpm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Motorvarv vid bakre kraftuttag Originalvärde och enhet 1,800 [rpm] Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Engine speed @ 1,000 PTO [rpm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Bakre kraftuttagsaxel	1 3/4 tum, 20 splines	Källa Originalrubrik Bakre kraftuttagsaxel Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Shaft type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Bakre kraftuttagsaxel Originalvärde och enhet 1 3/4 in, 20 spline Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Shaft type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Auto PTO och justerbar inkoppling	Auto PTO; justerbart inkopplingssätt Utrustningsbeskrivning; faktisk inställning på individuell maskin okänd.	Källa Originalrubrik Auto PTO och justerbar inkoppling Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Auto PTO och justerbar inkoppling Originalvärde och enhet Auto PTO and adjustable engagement Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Type”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.

Underrede och band

Case IH Quadtrac 785 · EMEA-broschyr TP01/SM/12.25 · Underrede och band
Uppgift	Värde och utförande	Källa
Högsta tillåtna axelvikt, fram / bak	19 500 kg Källraden anger ett gemensamt gränsvärde för fram- och bakaxel, inte två summerade värden.	Källa Originalrubrik Högsta tillåtna axelvikt, fram / bak Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. permissible front / rear axle weight [kg]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Högsta tillåtna axelvikt, fram / bak Originalvärde och enhet 19,500 kg Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. permissible front / rear axle weight [kg]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Quadtrac-bandunderrede	HD eller HDS Alternativen återges enligt respektive modellkolumn; installerad variant är okänd.	Källa Originalrubrik Quadtrac-bandunderrede Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Undercarriage”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Quadtrac-bandunderrede Originalvärde och enhet HD or HDS Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Undercarriage”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.

Mått och vikt

Case IH Quadtrac 785 · EMEA-broschyr TP01/SM/12.25 · Mått och vikt
Uppgift	Värde och utförande	Källa
Quadtrac-chassits mått	1 116 mm Källans rad “Quadtrac chassis”; inte hjulbas eller total längd.	Källa Originalrubrik Quadtrac-chassits mått Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Chassis [mm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Quadtrac-chassits mått Originalvärde och enhet 1,116 mm Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Chassis [mm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Total längd	8 290 mm	Källa Originalrubrik Total längd Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Total length [mm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Total längd Originalvärde och enhet 8,290 mm Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Total length [mm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.

Övriga uppgifter

Case IH Quadtrac 785 · EMEA-broschyr TP01/SM/12.25 · Övriga uppgifter
Uppgift	Värde och utförande	Källa
Avgasklass	Stage V	Källa Originalrubrik Avgasklass Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Emission level”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Avgasklass Originalvärde och enhet Stage V Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Emission level”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Dieseltank	1 968 l	Källa Originalrubrik Dieseltank Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Fuel tank / AdBlue (Urea) tank [litres]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Dieseltank Originalvärde och enhet 1,968 l Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Fuel tank / AdBlue (Urea) tank [litres]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
AdBlue-tank	322 l	Källa Originalrubrik AdBlue-tank Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Fuel tank / AdBlue (Urea) tank [litres]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik AdBlue-tank Originalvärde och enhet 322 l Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Fuel tank / AdBlue (Urea) tank [litres]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Avgasbroms och APM	Standard APM betyder Automatic Productivity Management enligt broschyrens systembeskrivning.	Källa Originalrubrik Avgasbroms och APM Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Avgasbroms och APM Originalvärde och enhet Exhaust brake / APM Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Reverserande kylfläkt	Tillval Tillval enligt utrustningslista; installation på en enskild traktor okänd.	Källa Originalrubrik Reverserande kylfläkt Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Optional features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Reverserande kylfläkt Originalvärde och enhet Reversible cooling fan Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Optional features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Kallväderpaket	Tillval Tillval enligt utrustningslista; installation på en enskild traktor okänd.	Källa Originalrubrik Kallväderpaket Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Optional features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Kallväderpaket Originalvärde och enhet Cold weather package Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Optional features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Högsta körhastighet	37 km/h Elektroniskt begränsad hastighet enligt broschyrtabellen.	Källa Originalrubrik Högsta körhastighet Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. forward speed [km/h]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Högsta körhastighet Originalvärde och enhet 37 km/h Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. forward speed [km/h]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Parkeringsbroms	Integrerad	Källa Originalrubrik Parkeringsbroms Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Parkeringsbroms Originalvärde och enhet Integrated park brake Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Automatic Productivity Management	APM	Källa Originalrubrik Automatic Productivity Management Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Automatic Productivity Management Originalvärde och enhet Automatic Productivity Management Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Vändradie, standardunderrede	6,0 m Standardunderrede.	Källa Originalrubrik Vändradie, standardunderrede Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Min. turning radius [m]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Vändradie, standardunderrede Originalvärde och enhet 6.0 m Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Min. turning radius [m]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Vändradie, HD/HDS-underrede	6,4 m HD/HDS-underrede.	Källa Originalrubrik Vändradie, HD/HDS-underrede Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Min. turning radius [m]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Vändradie, HD/HDS-underrede Originalvärde och enhet 6.4 m Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Min. turning radius [m]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Adaptive Steering Control	Standard	Källa Originalrubrik Adaptive Steering Control Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Adaptive Steering Control Originalvärde och enhet Adaptive Steering Control Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Automatisk differentialspärr	Standard	Källa Originalrubrik Automatisk differentialspärr Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Automatisk differentialspärr Originalvärde och enhet Automatic differential lock Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Automatisk bandspänning	Standard	Källa Originalrubrik Automatisk bandspänning Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Automatisk bandspänning Originalvärde och enhet Automatic track tensioning Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Clear-View-kapslar	Standard Källans produktbenämning bevarad.	Källa Originalrubrik Clear-View-kapslar Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Clear-View-kapslar Originalvärde och enhet Clear-View caps Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard features”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Gummiband, breddalternativ	762 / 914 mm 914 mm-spårband ger totalbredd över 3 000 mm enligt fotnot.	Källa Originalrubrik Gummiband, breddalternativ Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Rubber tracks [mm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Gummiband, breddalternativ Originalvärde och enhet 762 / 914 mm Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Rubber tracks [mm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Standardfordonsvikt utan bränsle och tillval	27 800 kg Broschyrens fotnotmarkör är otydligt kopplad; viktgrund anges som standardfordon utan bränsle och tillval.	Källa Originalrubrik Standardfordonsvikt utan bränsle och tillval Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard vehicle weight [kg] (without fuel & options)”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Standardfordonsvikt utan bränsle och tillval Originalvärde och enhet 27,800 kg Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Standard vehicle weight [kg] (without fuel & options)”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Högsta totalvikt enligt tabell	34 500 kg Marknadsberoende enligt originalrubrik. För 645 anger tabellen 32 000 kg eller 34 500 kg för HDS. Fotnoternas koppling är olöst.	Källa Originalrubrik Högsta totalvikt enligt tabell Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. gross vehicle weight [kg] (market dependent)”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Högsta totalvikt enligt tabell Originalvärde och enhet 34,500 kg Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. gross vehicle weight [kg] (market dependent)”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Totalhöjd	3 950 mm 645: standardunderrede / HDS. 715 och 785: tabellerad höjd 3 950 mm.	Källa Originalrubrik Totalhöjd Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Total height [mm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Totalhöjd Originalvärde och enhet 3,950 mm Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Total height [mm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Totalbredd	2 997 / 3 150 mm Ordning enligt spårbandsalternativen; 3 150 mm med 914 mm band.	Källa Originalrubrik Totalbredd Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Total width [mm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Totalbredd Originalvärde och enhet 2,997 / 3,150 mm Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Total width [mm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Dragstångskategori	Cat 5 med Cat 4-konvertering Källan beskriver alternativ; monterad dragstång är okänd.	Källa Originalrubrik Dragstångskategori Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Category”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Dragstångskategori Originalvärde och enhet Cat 5 with Cat 4 conversion kit Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Category”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Dragstångstapp	70 mm 645: 51 eller 70 mm; övriga tabellceller 70 mm.	Källa Originalrubrik Dragstångstapp Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Diameter of drawbar pin [mm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Dragstångstapp Originalvärde och enhet 70 mm Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Diameter of drawbar pin [mm]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.
Högsta vertikallast på dragstång	6 804 kg 645: kapacitet följer tappalternativ 51 / 70 mm.	Källa Originalrubrik Högsta vertikallast på dragstång Utförande Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525. Marknad Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade. Underlag PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. permissible vertical load [kg]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25 Originalkällrubrik Högsta vertikallast på dragstång Originalvärde och enhet 6,804 kg Exakt källankare PDF p.31, exakt Quadtrac 785-kolumn, originalrad “Max. permissible vertical load [kg]”; bandförsedd Quadtrac, inte de separata hjulförsedda Steiger 475/525 på p.30. Källdatum Broschyrens utgåvekod TP01/SM/12.25; utgåvan fastställer inte modellår eller produktionsperiod.

Jämför modeller

Välj modell

Välj en modell för att jämföra uppgifter.

Källor

Case IH Quadtrac/Steiger · EMEA-broschyr TP01/SM/12.25
Källpost och omfattning
Utgivare
Officiell Case IH/CNH Industrial-broschyr för Quadtrac/Steiger; länkad via Case IH:s officiella Europe-sortiment.
Publicerad
Kod TP01/SM/12.25. Utgåvekod, inte modellår.
Läst
2026-10-10
Marknad
Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade.
Källperiod
Ingen angiven produktionsperiod, modellårsgräns eller PIN.
Anteckningar
32 sidor. PDF p.30 visar separata hjulförsedda Steiger 475/525. PDF p.31 och högupplöst raster har granskats visuellt för separata Quadtrac 645, 715 och 785-kolumner. Tryckta footnotemarkörer kring fordonsvikt/totalvikt är inte tillräckligt tydligt kopplade till raderna och tolkas inte. Privat cache; PDF publiceras inte.
Sidankare
PDF p.30: hjulförsedda Steiger 475 och 525 är separata från Quadtrac 645/715/785 och ingår inte i dessa profiler. · PDF p.31: exakt Quadtrac 645, Quadtrac 715 och Quadtrac 785-kolumn; motor/effekt, drivlina, kraftuttag, hydraulik, lyft, underrede, vikter, däck och mått. · PDF p.32: utgåvekod TP01/SM/12.25 och worldwide-circulation/landstillgänglighetsförbehåll.

Om underlaget

Källbunden modellprofil. Se utföranden och kvarstående frågor nedan.

Modell: Quadtrac 785
Utförande: Bandförsedd Quadtrac 785; inte hjulförsedda Steiger 475/525.
Källperiod: Broschyrens utgåvekod TP01/SM/12.25 är inte modellår eller produktionsperiod.
Marknad: Officiellt Case IH Europe-material; broschyren anger worldwide circulation och att utrustning/tillgänglighet kan variera mellan länder. Svensk orderstatus och nationell homologering är inte särskilt bekräftade.

Öppna kontrollfrågor

Ingen instruktionsbok eller fullständigt serviceprogram har granskats; inga serviceintervall eller underhållskostnader kan anges.
Broschyrens TP01/SM/12.25 är en utgåvekod, inte modellår, produktionsperiod, serienummer eller PIN.
Case IH-materialet anger worldwide circulation och varierande landstillgänglighet; svensk orderstatus, nationella standardvärden och homologering är inte bekräftade.
Alternativt underrede, spårbandsbredd, TwinFlow, fjärrventiler, dragstång och Cat IV-N-ram är inte verifierade för en individuell maskin.
P.31:s vikt-/totalviktsfotnoter 3 och 4 kan inte säkert kopplas till respektive rader; värdena visas utan att fotnoterna omtolkas.
