BM-Volvo 470 Bison (T470)

BM 470 Bison har motorn 1114 TR och ett kopplingsberoende kraftuttag. De angivna effekterna gäller olika provförutsättningar enligt B.S. 649: 61 hk vid 1 500 r/min med fläkt och 70 hk vid 1 800 r/min utan fläkt. Kraftuttaget går i 530 r/min vid 1 500 motorvarv/min.

Underlag för avsnittet

Faktarader: Motortyp och geometri enligt Bison-broschyren · Motoreffekt vid 1 500 v/min med fläkt · Motoreffekt vid 1 800 v/min utan fläkt · Kraftuttagets koppling, axel och varvtal

Källor: 470 Bison · svenskspråkig specifikationsbroschyr

Angiven motoreffekt, 470 Bison: 73 hk
Maximalt vridmoment vid 1 000 v/min enligt broschyren: 31 kgm
Växlar framåt/bakåt, 470 Bison: 5/1 växlar
Standardvikt och viktfördelning enligt broschyren: 3 360 kg totalt; 1 040 kg framaxel; 2 320 kg bakaxel

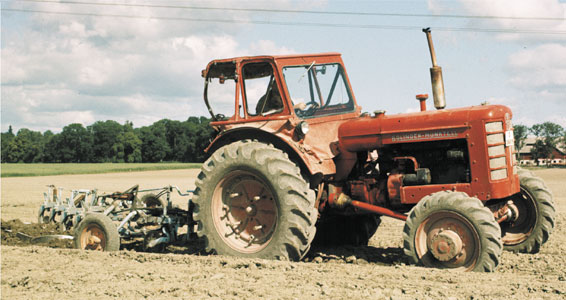

Röd BM Bison-traktor med jordbearbetningsredskap; källsidan grupperar 470/471. — BM-Volvo 470/471 Bison enligt Volvo CE:s historiska arkivsida. Källan delar inte upp modellnumren i bildmaterialet.
Foto: Volvo Construction Equipment, historiskt arkiv; arkivkopia hos Epoxxy · Återanvändningstillstånd inte dokumenterat · Bildkälla

Översikt

Motor och tryckta effektvärden

Broschyren beskriver motortyp 1114 TR med direktinsprutning och anger 61 hk vid 1 500 v/min enligt B.S. 649 med fläkt samt 70 hk vid 1 800 v/min enligt B.S. 649 utan fläkt. Maximalt vridmoment anges som 31 kgm vid 1 000 v/min. Volvo CE:s historiska tabell anger 73 hk för 470 men namnger ingen provstandard eller mätpunkt. Eftersom den svenska broschyren saknar daterad modell- eller serienummergräns hålls värdena isär utan att anta en tidsföljd.

Underlag för avsnittet

Faktarader: Motortyp och geometri enligt Bison-broschyren · Motoreffekt vid 1 500 v/min med fläkt · Motoreffekt vid 1 800 v/min utan fläkt · Maximalt vridmoment vid 1 000 v/min enligt broschyren · Angiven motoreffekt, 470 Bison

Källor: 470 Bison · svenskspråkig specifikationsbroschyr · BM-Volvo 470, 470 I, 471, 473 / Bolinder-Munktell BM 470, BM 471

Växellåda och kraftuttag

Broschyrens växeltabell visar fem framåtväxlar och en backväxel med hastigheter vid både 1 500 och 1 800 motorvarv/min. Kraftuttaget anges som kopplingsberoende, med en 1 3/8-tums axel med sex splines och 530 v/min vid 1 500 motorvarv/min. Differentialspärr och timräknare räknas in i standardutrustningen enligt samma broschyr.

Underlag för avsnittet

Faktarader: Växelutväxling och hastighet vid två motorvarvtal · Kraftuttagets koppling, axel och varvtal · Differentialspärr och timräknare enligt standardutrustningen

Källor: 470 Bison · svenskspråkig specifikationsbroschyr

Vikt, mått och tillval

Standardvikten 3 360 kg gäller med fyllda behållare men utan skyddsram och förare; broschyren fördelar den på 1 040 kg fram och 2 320 kg bak. Belastningsvikter och vätskefyllning redovisas som separata tyngre utföranden. Den hydrauliska lyften anges till 900 kg; en separat hydraulisk manöveranordning listas som extrautrustning och ska inte blandas ihop med lyftvärdet.

Underlag för avsnittet

Faktarader: Standardvikt och viktfördelning enligt broschyren · Vikt med belastningsvikter och vätskefyllning · Hydraulisk lyftkraft enligt broschyren · Extra hydraulisk manöveranordning

Källor: 470 Bison · svenskspråkig specifikationsbroschyr

Kylning, regulator och styrning

Motorn har centrifugalregulator med hand- och fotreglage. Kylsystemet beskrivs med centrifugalpump, termostat, kylare med rullgardin och tryckventil i kylarlocket. Broschyren anger styrväxel av typen skruv och tappar.

Underlag för avsnittet

Faktarader: Motorregulator och reglage · Kylsystem enligt broschyren · Styrväxelns typ enligt broschyren

Källor: 470 Bison · svenskspråkig specifikationsbroschyr

Remskiva och dragbom

Den sidmonterade remskivan anges till 350 mm i diameter och 225 mm i bredd. Vid 1 500 motorvarv/min anges remskivevarvet till 850 v/min och remhastigheten till 15,6 m/s. Dragbommen är svängbar i sidled och kan ställas cirka 225 mm i höjdled.

Underlag för avsnittet

Faktarader: Sidmonterad remskiva: mått och hastighet · Dragbom: sidrörlighet och höjdjustering

Källor: 470 Bison · svenskspråkig specifikationsbroschyr

Kraft, fart och format.

BM-Volvo 470 Bison (T470)

Alla tekniska data

Motoreffekt

Angiven motoreffekt, 470 Bison73 hkGäller 470 Bison-raden; 471 och 473 har egna effektrader. Källan namnger ingen effektprovstandard.Fakta

Motoreffekt vid 1 500 v/min med fläkt61 hkB.S. 649.Fakta

Fler effektuppgifter

Motoreffekt vid 1 800 v/min utan fläkt70 hkB.S. 649.Fakta

Mått

Hjulbas, 470 Bison2 175 mmFakta

Dragbom: sidrörlighet och höjdjustering225 mmFakta

Tekniska data

Motor och effekt

BM-Volvo 470 Bison (T470) · Motor och effekt
Uppgift	Värde och utförande	Källa
Motor	Bolinders 1114	Källa Originalrubrik Motor Utförande BM-Volvo 470 agricultural tractor; combined table also covers other Bison variants Marknad Volvo CE historical page; market not further specified Källperiod 1959–1966 Läst 2026-10-08 BM-Volvo 470, 470 I, 471, 473 / Bolinder-Munktell BM 470, BM 471 Originalkällrubrik Engine Originalvärde och enhet Bolinders 1114 Exakt källankare Combined specifications table, HTML lines 411–414 Källdatum 2026-10-08
Antal cylindrar	4 cylindrar	Källa Originalrubrik Antal cylindrar Utförande BM-Volvo 470 family table Marknad Volvo CE historical page; market not further specified Källperiod 1959–1966 Läst 2026-10-08 BM-Volvo 470, 470 I, 471, 473 / Bolinder-Munktell BM 470, BM 471 Originalkällrubrik Cylinders Originalvärde och enhet 4 Exakt källankare Combined specifications table, HTML lines 415–418 Källdatum 2026-10-08
Cylindervolym	5,04 l	Källa Originalrubrik Cylindervolym Utförande BM-Volvo 470 family table Marknad Volvo CE historical page; market not further specified Källperiod 1959–1966 Läst 2026-10-08 BM-Volvo 470, 470 I, 471, 473 / Bolinder-Munktell BM 470, BM 471 Originalkällrubrik Cylinder capacity, l Originalvärde och enhet 5,04 l Exakt källankare Combined specifications table, HTML lines 419–422 Källdatum 2026-10-08
Angiven motoreffekt, 470 Bison	73 hk Gäller 470 Bison-raden; 471 och 473 har egna effektrader. Källan namnger ingen effektprovstandard. · Standard ej angiven	Källa Originalrubrik Angiven motoreffekt, 470 Utförande BM-Volvo 470; do not substitute 471 (75 hk) or 473 (79 hk) Standard och villkor No DIN/ECE/SAE test standard is named in the table; preserve printed hk without assigning a norm. Marknad Volvo CE historical page; market not further specified Källperiod 1959–1966 Läst 2026-10-08 BM-Volvo 470, 470 I, 471, 473 / Bolinder-Munktell BM 470, BM 471 Originalkällrubrik Rated output, hk — 470 Originalvärde och enhet 73 hk Exakt källankare Combined specifications table, HTML lines 423–430 Källdatum 2026-10-08
Motortyp och geometri enligt Bison-broschyren	1114 TR; cylinderdiameter 111,12 mm; slaglängd 130 mm; kompressionsförhållande 16,5:1	Källa Originalrubrik Motortyp och geometri enligt Bison-broschyren Utförande Värden direkt från den svenska 470 Bison-broschyrens odaterade tekniktabell; inget serienummerintervall anges. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Broschyrens specifikation anger också 4 cylindrar och 5,04 liter; dessa överlappar befintliga källrader och upprepas därför inte i det nya faktavärdet. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Typbeteckning; Cylinderdiameter; Slaglängd; Kompressionsförhållande Originalvärde och enhet 1114 TR; 111,12 mm; 130 mm; 16,5 Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Motor Källdatum Inget formellt utgivningsdatum på sidorna. Sista sidans tryckkod slutar ‘7 · 61’; koden behandlas inte som säker utgivningsdag.
Motoreffekt vid 1 500 v/min med fläkt	61 hk B.S. 649.	Källa Originalrubrik Motoreffekt vid 1 500 v/min med fläkt Utförande Den odaterade svenska 470 Bison-broschyrens rad; fläkt ingår i det tryckta provvillkoret. Standard och villkor B.S. 649 Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag 61 hk vid 1 500 v/min enligt exakt tryckt villkor: B.S. 649 med fläkt. Detta är en annan rad än 70 hk utan fläkt vid 1 800 v/min och hålls skild från Volvo CE-tabellens 73 hk. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Effekt vid 1500 v/min (B.S. 649 med fläkt) Originalvärde och enhet 61 hk Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Motor Källdatum Inget formellt utgivningsdatum på sidorna; tryckkod slutar ‘7 · 61’.
Motoreffekt vid 1 800 v/min utan fläkt	70 hk B.S. 649.	Källa Originalrubrik Motoreffekt vid 1 800 v/min utan fläkt Utförande Den odaterade svenska 470 Bison-broschyrens rad; fläkt ingår inte i det tryckta provvillkoret. Standard och villkor B.S. 649 Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag 70 hk vid 1 800 v/min enligt exakt tryckt villkor: B.S. 649 utan fläkt. Håll separat från 61 hk med fläkt vid 1 500 v/min och Volvo CE-tabellens 73 hk utan angiven mätstandard. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Effekt vid 1800 v/min (B.S. 649 utan fläkt) Originalvärde och enhet 70 hk Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Motor Källdatum Inget formellt utgivningsdatum på sidorna; tryckkod slutar ‘7 · 61’.
Maximalt vridmoment vid 1 000 v/min enligt broschyren	31 kgm	Källa Originalrubrik Maximalt vridmoment vid 1 000 v/min enligt broschyren Utförande Den odaterade svenska 470 Bison-broschyrens motorrad. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Originalenheten kgm och varvtalet 1 000 v/min bevaras utan omräkning. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Max. vridmoment vid 1000 v/min Originalvärde och enhet 31 kgm Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Motor Källdatum Inget formellt utgivningsdatum på sidorna; tryckkod slutar ‘7 · 61’.
Växelutväxling och hastighet vid två motorvarvtal	Fram I: 120; 3,3/4,0 km/h; II: 75,5; 5,3/6,4; III: 60,8; 6,6/7,9; IV: 33,2; 12,1/14,5; V: 17,6; 22,8/27,4; back: 100; 4,0/4,8	Källa Originalrubrik Växelutväxling och hastighet vid två motorvarvtal Utförande Broschyrens 470 Bison-transmission; framåt I–V och en backväxel. Hastighetsparen avser motorvarvtalen 1 500 respektive 1 800 v/min. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Växelnumren, totalutväxlingarna och båda hastighetskolumnerna återges i samma ordning som originaltabellen. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Hastigheter — Växel; Total utväxling; km/tim vid 1500 v/min; km/tim vid 1800 v/min Originalvärde och enhet I 120 3,3 4,0; II 75,5 5,3 6,4; III 60,8 6,6 7,9; IV 33,2 12,1 14,5; V 17,6 22,8 27,4; Back 100 4,0 4,8 Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Hastigheter Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.
Motorregulator och reglage	Centrifugalregulator med hand- och fotreglage	Källa Originalrubrik Motorregulator och reglage Utförande Motorregulator enligt den svenska 470 Bison-broschyren. Marknad Svenskspråkig broschyr; försäljningsmarknad för enskild traktor anges inte. Underlag Regulatortyp och båda reglagen återges som tryckt. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Regulator Originalvärde och enhet Centrifugalregulator, hand- och fotreglage Exakt källankare 470 Bison-broschyr, PDF s. 3, SPECIFIKATION: Regulator Källdatum Ingen formell utgivningsdag; tryckkoden ‘7 · 61’ behandlas inte som modellår.

Transmission

Gäller 470-raden; tabellens separata 471/473-rader anger andra växeltal.

BM-Volvo 470 Bison (T470) · Transmission
Uppgift	Värde och utförande	Källa
Växlar framåt/bakåt, 470 Bison	5/1 växlar	Källa Originalrubrik Växlar framåt/bakåt, 470 Utförande BM-Volvo 470; 471/473 rows are 5/5 Marknad Volvo CE historical page; market not further specified Källperiod 1959–1966 Läst 2026-10-08 BM-Volvo 470, 470 I, 471, 473 / Bolinder-Munktell BM 470, BM 471 Originalkällrubrik Gears, forward/reverse — 470 Originalvärde och enhet 5/1 Exakt källankare Combined specifications table, HTML lines 439–449 Källdatum 2026-10-08

Hydraulik och lyft

BM-Volvo 470 Bison (T470) · Hydraulik och lyft
Uppgift	Värde och utförande	Källa
Hydraulisk lyftkraft enligt broschyren	900 kg	Källa Originalrubrik Hydraulisk lyftkraft enligt broschyren Utförande Broschyrens BM 470 Bison-hydrauliska lyft. Mätpunkt och standard anges inte. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Värdet återges som tryckt med källans kg-enhet. Det ska hållas skilt från den separat listade extra hydrauliska manöveranordningens tryck- och dragkraft. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Hydraulisk lyft: lyftkraft Originalvärde och enhet 900 kg Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Hydraulisk lyft Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.
Extra hydraulisk manöveranordning	Tryckkraft cirka 2 900 kg; dragkraft 2 400 kg; slaglängd 200 mm	Källa Originalrubrik Extra hydraulisk manöveranordning Utförande Extrautrustning, inte standardlyftens kapacitet. Broschyren anger ingen mätpunkt eller ytterligare kopplingskonfiguration. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Tryckkraft/dragkraft står i kg och återges oförändrat; ingen kraftenhetskonvertering görs. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Extra utrustning: hydraulisk manöveranordning; tryckkraft; dragkraft; slaglängd Originalvärde och enhet Ca 2 900 kg; 2 400 kg; 200 mm Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Extra utrustning Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.

Kraftuttag

BM-Volvo 470 Bison (T470) · Kraftuttag
Uppgift	Värde och utförande	Källa
Kraftuttagets koppling, axel och varvtal	Kopplingsberoende; 1 3/8 tum, 6 splines; 530 v/min vid motorvarvtal 1 500 v/min; axelhöjd cirka 660 mm över marken	Källa Originalrubrik Kraftuttagets koppling, axel och varvtal Utförande Broschyrens BM 470 Bison-standardrad. Kraftuttaget beskrivs uttryckligen som kopplingsberoende, inte oberoende. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Axeldimensionen 1 3/8 tum bevaras som tryckt; ingen omräkning. Broschyrens nästa mening anger att differentialspärr och timräknare ingår i standardutrustningen. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Kraftuttag: Typ; Kraftuttagsaxelns dimension; Varvtal vid 1500 motorvarv/min; Höjd över marken Originalvärde och enhet Kopplingsberoende; 1 3/8” 6 splines; 530 v/min; ca 660 mm Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Kraftuttag Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.

Underrede och band

BM-Volvo 470 Bison (T470) · Underrede och band
Uppgift	Värde och utförande	Källa
Däckdimensioner och listade alternativ	Fram 7,50–18/8; bak 14–34/6; även industridäck 14–34/10 och så kallade risdäck 18–26/8	Källa Originalrubrik Däckdimensioner och listade alternativ Utförande Dimensioner och alternativ som listas i Bison-broschyren; inget uppges som obligatoriskt för varje traktor. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Risstorleken återges som originalets ‘s.k. risdäck’; dimensionerna hålls separata från standarddäcksraden. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Hjulutrustning: framdäck; bakdäck; industridäck; s.k. risdäck Originalvärde och enhet 7,50–18/8; 14–34/6; 14–34/10; 18–26/8 Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Hjulutrustning Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.

Mått och vikt

BM-Volvo 470 Bison (T470) · Mått och vikt
Uppgift	Värde och utförande	Källa
Hjulbas, 470 Bison	2 175 mm	Källa Originalrubrik Hjulbas, 470 Utförande BM-Volvo 470 Marknad Volvo CE historical page; market not further specified Källperiod 1959–1966 Läst 2026-10-08 BM-Volvo 470, 470 I, 471, 473 / Bolinder-Munktell BM 470, BM 471 Originalkällrubrik Wheelbase, mm — 470 Originalvärde och enhet 2 175 mm Exakt källankare Combined specifications table, HTML lines 451–458 Källdatum 2026-10-08
Vikt enligt Volvo CE:s tabell	3 360 kg Volvo CE:s text anger vikten utan skyddsram; annan viktdefinition eller ram-/hyttutförande anges inte.	Källa Originalrubrik Vikt enligt Volvo CE:s tabell Utförande BM-Volvo 470; product prose specifies the 3,360 kg figure without safety frame. Weight with frame/cab is not given. Marknad Volvo CE historical page; market not further specified Källperiod 1959–1966 Läst 2026-10-08 BM-Volvo 470, 470 I, 471, 473 / Bolinder-Munktell BM 470, BM 471 Originalkällrubrik Operating weight, kg — 470 Originalvärde och enhet 3 360 kg Exakt källankare Combined table, HTML lines 467–474; product prose line 392 says total weight without safety frame Källdatum 2026-10-08
Vikt med belastningsvikter och vätskefyllning	Belastningsvikter: 2 × 40 kg fram och 8 × 70 kg yttre bak, totalt 4 000 kg; med belastningsvikter och 100 % vätskefyllning: 4 970 kg; skyddsram: 130 kg	Källa Originalrubrik Vikt med belastningsvikter och vätskefyllning Utförande Källspecifika ballastkonfigurationer; inte en generell drifts- eller tillåten vikt. Basradens 3 360 kg är definierad utan skyddsram och förare. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Broschyrens viktalternativ återges tillsammans med antal och placering. Vätskefyllningsvärdet och skyddsramens vikt hålls åtskilda från basvikten. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Med belastningsvikter; med belastningsvikter + 100% vätskefyllning; skyddsram Originalvärde och enhet 2 st. fram à 40 kg + 8 st. yttre bak à 70 kg: total 4 000 kg; 4 970 kg; 130 kg kg Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Vikt Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.
Frigång, spårvidd och vändradie enligt broschyren	Vändradie 4 720 mm utan styrbromsning; frigång framaxel 430 mm och dragbom 315 mm; spårvidd fram 1 330 mm och bak 1 510 mm	Källa Originalrubrik Frigång, spårvidd och vändradie enligt broschyren Utförande BM 470 Bison; vändradie uttryckligen utan styrbromsning. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Frigången delas upp efter angiven position, och den tryckta vändradien behåller villkoret utan styrbromsning. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Vändradie (utan styrbromsning); frigångshöjd, framaxel/dragbom; spårvidd, fram/bak Originalvärde och enhet 4 720; 430; 315; 1 330; 1 510 mm mm Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Dimensioner Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.
Sidmonterad remskiva: mått och hastighet	Diameter 350 mm; bredd 225 mm; 850 v/min vid 1 500 motorvarv/min; remhastighet 15,6 m/s	Källa Originalrubrik Sidmonterad remskiva: mått och hastighet Utförande Sidmonterad remskiva i den svenska 470 Bison-broschyren; varv- och remhastigheterna anges vid 1 500 motorvarv/min. Marknad Svenskspråkig broschyr; försäljningsmarknad för enskild traktor anges inte. Underlag Alla fyra värden återges med sina tryckta enheter och mätvillkor. Diameter och bredd gäller remskivan; 15,6 m/s gäller remhastigheten. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Remskiva, sidmonterad: Diameter; Bredd; Varvtal vid 1500 motorvarv/min; Remhastighet vid 1500 motorvarv/min Originalvärde och enhet 350 mm; 225 mm; 850 v/min; 15,6 m/sek. Exakt källankare 470 Bison-broschyr, PDF s. 3, SPECIFIKATION: Remskiva Källdatum Ingen formell utgivningsdag; tryckkoden ‘7 · 61’ behandlas inte som modellår.

Övriga uppgifter

BM-Volvo 470 Bison (T470) · Övriga uppgifter
Uppgift	Värde och utförande	Källa
Tillverkningsantal, jordbrukstraktor 470	3 695 traktorer Gäller jordbrukstraktorn 470; 470 I redovisas separat.	Källa Originalrubrik Tillverkningsantal, 470 Utförande BM-Volvo 470 agricultural tractor; industrial 470 I is separate Marknad Volvo CE historical page Källperiod 1959–1966 Läst 2026-10-08 BM-Volvo 470, 470 I, 471, 473 / Bolinder-Munktell BM 470, BM 471 Originalkällrubrik Production no. — 470 Originalvärde och enhet 3 695 Exakt källankare Combined specifications table, HTML lines 483–490 Källdatum 2026-10-08
Tillverkningsår, jordbrukstraktor 470	1959–1966 år	Källa Originalrubrik Tillverkningsår, 470 Utförande BM-Volvo 470 agricultural tractor Marknad Volvo CE historical page Källperiod 1959–1966 Läst 2026-10-08 BM-Volvo 470, 470 I, 471, 473 / Bolinder-Munktell BM 470, BM 471 Originalkällrubrik Production year — 470 Originalvärde och enhet 1959–1966 Exakt källankare Combined specifications table, HTML lines 503–510 Källdatum 2026-10-08
Differentialspärr och timräknare enligt standardutrustningen	Differentialspärr; timräknare	Källa Originalrubrik Differentialspärr och timräknare enligt standardutrustningen Utförande Standardutrustning enligt den odaterade svenska Bison-broschyren; serienummer- eller marknadsgräns saknas. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Följer broschyrens kraftuttagsavsnitt, där frasen uttryckligen hänvisar till standardutrustningen. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik I standardutrustningen ingår dessutom Originalvärde och enhet differentialspärr och timräknare Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Kraftuttag Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.
Standardvikt och viktfördelning enligt broschyren	3 360 kg totalt; 1 040 kg framaxel; 2 320 kg bakaxel Utan skyddsram och förare.	Källa Originalrubrik Standardvikt och viktfördelning enligt broschyren Utförande Broschyrens BM 470 Bison-standardutförande med fyllda behållare; skyddsram och förare är inte medräknade. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Värdet är broschyrens viktdefinition och axellastfördelning, inte en tillåten totalvikt. Volvo CE:s historiska tabell anger samma 3 360 kg men utan denna viktdefinition. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Standard, totalt (med fyllda behållare men utan skyddsram och förare); över framaxel; bakaxel Originalvärde och enhet 3 360 kg; 1 040 kg; 2 320 kg kg Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Vikt Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.
Yttermått enligt broschyren	Längd 3 450 mm; bredd 1 900 mm; höjd vid kylare 1 645 mm; totalhöjd med skyddsram 2 500 mm; hjulbas 2 175 mm	Källa Originalrubrik Yttermått enligt broschyren Utförande Broschyrens BM 470 Bison-mått. Totalhöjden 2 500 mm inkluderar skyddsram; hjulbas 2 175 mm överlappar befintlig Volvo CE-arkivuppgift. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Höjd vid kylare och totalhöjd med skyddsram är olika mätpunkter och slås inte ihop. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Dimensioner: total längd; total bredd; höjd vid kylare; total höjd (med skyddsram); hjulbas Originalvärde och enhet 3 450; 1 900; 1 645; 2 500; 2 175 mm mm Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Dimensioner Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.
Behållar- och oljevolymer enligt broschyren	Bränsletank 110 l; kylsystem 18 l; motorolja 12 l; transmissionsolja 55 l	Källa Originalrubrik Behållar- och oljevolymer enligt broschyren Utförande Broschyrens BM 470 Bison-volymer. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Fyra olika behållare/system står i originaltabellen; kapaciteterna återges utan omräkning. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Rymd: bränsletank; kylsystem; oljemängd, motor/transmission Originalvärde och enhet 110; 18; 12; 55 liter l Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Rymd Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.
Elsystem enligt broschyren	Bosch; 12 V; batteri 152 Ah; generator 130 W; startmotor 4 hk	Källa Originalrubrik Elsystem enligt broschyren Utförande Broschyrens BM 470 Bison-eldata. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Startmotorns värde står som hk; det återges inte som elektrisk motoreffekt i kW. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Elsystem: fabrikat; spänning; batteriets kapacitet; generatorns effekt; startmotorns effekt Originalvärde och enhet Bosch; 12 volt; 152 Ah; 130 watt; 4 hk Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Elsystem Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.
Koppling enligt broschyren	Enskivig torr lamellkoppling; diameter 14 tum; total friktionsyta cirka 1 200 cm²	Källa Originalrubrik Koppling enligt broschyren Utförande Broschyrens BM 470 Bison-koppling. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Originalet anger tum; måttet konverteras inte. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Koppling: enskivig torrlamellkoppling; diameter; total friktionsyta, ca Originalvärde och enhet 14 tum; cirka 1 200 cm² Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Koppling Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.
Bromsar enligt broschyren	Mekaniska, helt inkapslade styrbromsar; kan sammankopplas för samtidig bromsning på båda hjulen; bromstrummor 296 mm	Källa Originalrubrik Bromsar enligt broschyren Utförande Broschyrens BM 470 Bison-bromssystem. Marknad Svenskspråkig broschyr; försäljningsmarknad anges inte. Underlag Broschyren anger också handbroms; endast källans beskrivning återges, ingen bromsstandard härleds. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Bromsar: mekaniska, helt inkapslade styrbromsar (backbromsar); handbroms; bromstrummornas diameter Originalvärde och enhet Kan sammankopplas för samtidig bromsning på båda hjulen; 296 mm mm Exakt källankare 470 Bison-broschyr, PDF-sida 3, SPECIFIKATION: Bromsar Källdatum Inget formellt utgivningsdatum; tryckkod slutar ‘7 · 61’.
Styrväxelns typ enligt broschyren	Skruv och tappar	Källa Originalrubrik Styrväxelns typ enligt broschyren Utförande Styrväxelns typbeteckning i den svenska 470 Bison-broschyren. Marknad Svenskspråkig broschyr; försäljningsmarknad för enskild traktor anges inte. Underlag Originalets term återges nära ordagrant utan att härleda en modern styrväxelkonstruktion. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Styrväxel, typ Originalvärde och enhet skruv och tappar Exakt källankare 470 Bison-broschyr, PDF s. 3, SPECIFIKATION: Styrinrättning Källdatum Ingen formell utgivningsdag; tryckkoden ‘7 · 61’ behandlas inte som modellår.
Dragbom: sidrörlighet och höjdjustering	Svängbar i sidled; höjdinställning cirka 225 mm	Källa Originalrubrik Dragbom: sidrörlighet och höjdjustering Utförande Dragbommens justering enligt den svenska 470 Bison-broschyren. Marknad Svenskspråkig broschyr; försäljningsmarknad för enskild traktor anges inte. Underlag 225 mm avser ställbarheten i höjdled, inte dragbommens höjd över marken. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Dragbom: Svängbar i sidled; Ställbarhet i höjdled, ca Originalvärde och enhet Svängbar i sidled; ca 225 mm mm Exakt källankare 470 Bison-broschyr, PDF s. 3, SPECIFIKATION: Dragbom Källdatum Ingen formell utgivningsdag; tryckkoden ‘7 · 61’ behandlas inte som modellår.
Kylsystem enligt broschyren	Centrifugalpump och termostat; kylare med rullgardin; tryckventil i kylarlocket	Källa Originalrubrik Kylsystem enligt broschyren Utförande Kylsystembeskrivning enligt den svenska 470 Bison-broschyren. Marknad Svenskspråkig broschyr; försäljningsmarknad för enskild traktor anges inte. Underlag Beskrivningens fyra detaljer står under Kylsystem. ‘Rullgardin’ avser kylargardin; ingen termostatinställning eller fläktstyrning härleds. 470 Bison · svenskspråkig specifikationsbroschyr Originalkällrubrik Kylsystem Originalvärde och enhet Centrifugalpump och termostat, kylare med rullgardin, tryckventil i kylarlocket Exakt källankare 470 Bison-broschyr, PDF s. 3, SPECIFIKATION: Kylsystem Källdatum Ingen formell utgivningsdag; tryckkoden ‘7 · 61’ behandlas inte som modellår.

Jämför modeller

Välj modell

Välj en modell för att jämföra uppgifter.

Källor

BM-Volvo 470, 470 I, 471, 473 / Bolinder-Munktell BM 470, BM 471
Källpost och omfattning
Utgivare
Volvo Construction Equipment, historiskt produktarkiv; arkivkopia på oberoende webbplats
Läst
2026-10-08
Marknad
Landsspecifik specifikation inte angiven
Anteckningar
Volvo CE archive groups 470, 470 I, 471 and 473 on one page; each model-specific row is kept distinct. The historic page calls output hk and gives no named DIN/ECE/SAE test standard.
Sidankare
Product description: HTML lines 391–401 · Combined specification table: HTML lines 404–523 · Archive-listed English 470 brochure, BMV 470 211 1011 1964-10.pdf, lines 533–540 · Archive-listed Swedish 470L brochure, BMV 470L 122 1011 1965-03.pdf, lines 542–550
470 Bison · svenskspråkig specifikationsbroschyr
Källpost och omfattning
Utgivare
Bolinder-Munktell (company name printed on cover)
Publicerad
Datum inte fastställt
Läst
2026-10-08
Marknad
Swedish-language brochure; individual tractor sales market is not stated.
Källperiod
5420/4 (page 4 printer line also ends ‘7 · 61’)
Anteckningar
The brochure identifies BM 470 Bison but does not print a production year, serial range or specific market fitment. The final-page printer code is retained as printed and is not treated as a confirmed issue date. Volvo CE's historical archive separately links an English 470 brochure dated 1964-10 and a Swedish 470L brochure dated 1965-03; this scanned Swedish Bison brochure is not assumed to be either edition.
Sidankare
PDF page 1: 470 Bison cover · PDF page 2: product description and equipment context · PDF page 3: specifications, including engine, speed table, PTO, dimensions, weight, capacities, electrical system, brakes and options · PDF page 4: operating descriptions and printed printer line

Om underlaget

Historisk delprofil med 32 faktarader. En fullständig instruktionsboksgranskning är inte dokumenterad.

Historisk delprofil. Källtabellens utföranden bevaras; någon fullständig granskning av instruktionsboken är inte dokumenterad.

Modell: 470
Utförande: This profile is specifically the 470, not the 470 I industrial tractor, four-wheel-drive 471, or later 473. The archive's 471 and 473 rows have different power, gear, wheelbase and weight values.
Källperiod: 1959–1966
Marknad: Historiskt arkiv; landsspecifik specifikation inte angiven

Öppna kontrollfrågor

Power rpm, named power standard, hydraulic lift figure, PTO speeds and market-specific equipment are not stated in the cited history table.
The Swedish Bison brochures are linked in the archive; page-level values have not yet been separately transcribed from the scan.
