BM-Volvo 473/DD-1524

BM-Volvo 473/DD-1524 var en traktordumper med en 473-industritraktor och dumpervagn DD-15 24. Den svenska 1967-broschyren anger 79 hk SAE, fem växellägen framåt och bakåt samt en driven dumpervagn; Volvo CE:s historiksida anger produktionsåren 1965–1967. Lastvolym och totalvikt skiljer sig mellan källorna och står därför kvar med respektive mätvillkor.

Underlag för avsnittet

Faktarader: Modellidentitet enligt Volvo CE · Produktionsår enligt Volvo CE · Modell och föregångare enligt broschyren · Maximal motoreffekt · Växellåda · Drivhjulsberoende kraftuttag · Dumperkorgens strukna volym · Dumperkorgens rågade volym · Lastkapacitet och volym enligt Volvo CE-tabellen · Ekipagets vikt utan last · Totalvikt med traktor enligt Volvo CE

Källor: volvo-ce-archive-473-dd-1524 · bolinder-munktell-473-dd-1524-specification-1967

Maximal motoreffekt
79 hk
Maximalt vridmoment
32,2 kpm
Växellåda
5 växlar med fram–backväxel
Totalvikt med traktor enligt Volvo CE
9,8 t

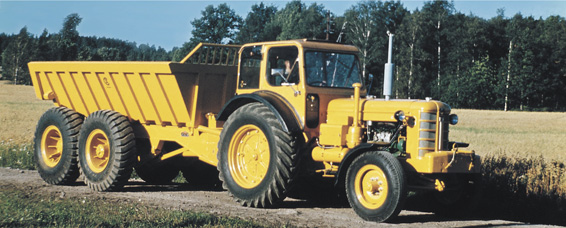

BM-Volvo 473-industritraktor med DD-1524-dumpervagn i sidovy, på Volvo CE:s arkivsida för 473/DD-1524.
Volvo CE:s arkivbild på traktordumperkombinationen 473/DD-1524: 473-industritraktor med DD-1524-dumpervagn. Bilden är publicerad på den exakta modellens officiella produktsida.
Foto: Källa: Volvo CE:s arkivsida för BM-Volvo 473/DD-1524. Fotograf anges inte på sidan eller i den granskade JPEG-filens metadata. · Tillstånd/licens ej dokumenterat; får inte beskrivas som licensierad. · Bildkälla

Översikt

Dragare och drivning

Broschyren beskriver en 473-industritraktor med 79 hk SAE, fem växellägen framåt och bakåt samt drivhjulsberoende kraftuttag som standard. Kraftuttaget driver dumpervagnen från förarplatsen; traktorns fram- och bakdäck samt hjulbas står separat från ekipagets mått.

Underlag för avsnittet

Faktarader: Maximal motoreffekt · Maximalt vridmoment · Hastigheter framåt, växel 1–5 · Hastigheter bakåt, växel 1–5 · Växellåda · Drivhjulsberoende kraftuttag · Differentialspärr på dragaren · Oljepump · Bakdäck på dragaren · Framdäck på dragaren · Dragare: total bredd · Dragare: hjulbas · Dragarens standardutrustning

Källor: bolinder-munktell-473-dd-1524-specification-1967

Dumpervagn DD-15 24

Dumpervagnen har drivaxel med navreduktion och elektro-pneumatiskt manövrerad differentialspärr. Broschyren skiljer mellan 7,6 m³ struket och 9 m³ rågat mått på korgen med bakläm; tippvinkel, tider och lasthöjd anges separat.

Underlag för avsnittet

Faktarader: Dumpervagnens drivaxel · Dumpervagnens differentialspärr · Dumperkorgens botten · Dumperkorgens strukna volym · Dumperkorgens rågade volym · Dumperkorgens bredd · Dumpervagnens lasthöjd · Dumpervagnens tippvinkel · Dumpervagnens tipptid · Dumpervagnens sänktid · Bromsar enligt kombinationsspecifikationen · Däckutrustning, fyra däck · Belysning enligt kombinationsspecifikationen · Tillval till dumpervagnen: slitjärn · Tillval till dumpervagnen: bakläm

Källor: bolinder-munktell-473-dd-1524-specification-1967

Mått och vikt för ekipaget

Broschyren anger 9,1 m total längd och cirka 11,1 ton för ekipaget utan last. Volvo CE anger 5,6 ton utan traktor och 9,8 ton med traktor. Källorna förklarar inte viktskillnaden; Volvo CE:s 8 m³-tabellvärde har inget angivet mätläge.

Underlag för avsnittet

Faktarader: Ekipagets totala längd · Ekipagets vikt utan last · Viktöverföring från vagn till traktor · Maximal backtagningsförmåga · Vändradie · Lastkapacitet och volym enligt Volvo CE-tabellen · Däckdimension enligt Volvo CE-tabellen · Vikt utan traktor enligt Volvo CE · Totalvikt med traktor enligt Volvo CE

Källor: volvo-ce-archive-473-dd-1524 · bolinder-munktell-473-dd-1524-specification-1967

Kraft, fart och format.

BM-Volvo 473/DD-1524

Alla tekniska data

Motoreffekt

Maximal motoreffekt79 hkGäller BM-Volvo industritraktor 473; SAE står uttryckligen vid hk. Källan anger inte varvtal.Fakta

Hastighet

Hastigheter framåt, växel 1–54,0 / 6,4 / 8,0 / 14,6 / 27,6 km/h

Flera värden eller villkor i samma källrad; ingen enskild fart har valts för en mätare.

Växelordning 1–5; samtliga hastigheter anges vid motorvarv 1 800 v/min.

Fakta
Fler hastighetsuppgifter
Hastigheter bakåt, växel 1–53,2 / 5,0 / 6,3 / 11,5 / 21,7 km/h

Flera värden eller villkor i samma källrad; ingen enskild fart har valts för en mätare.

Växelordning 1–5; samtliga hastigheter anges vid motorvarv 1 800 v/min.

Fakta

Mått

Dragare: hjulbas2 420 mm

Måttet ligger under BM-Volvo industritraktor 473, inte hela ekipaget.

Fakta
Dragare: total bredd1 950 mm

Måttet ligger under BM-Volvo industritraktor 473, inte hela ekipaget.

Fakta
Fler mått
Ekipagets totala längd9,1 m

Mått för komplett traktor-dumperkombination, inte enbart dragaren eller vagnen.

Fakta
Dumperkorgens bredd2,5 m

Ligger under dumpervagnens specifikation; texten anger inte om bredden mäts över korg eller annan fast del.

Fakta
Dumpervagnens lasthöjd2,25 m

Broschyren anger mätvärdet men inte mark-/däckläge eller lastmaskinsförhållande.

Fakta

Tekniska data

Motor och effekt

BM-Volvo 473/DD-1524 · Motor och effekt
UppgiftVärde och utförandeKälla
Maximal motoreffekt79 hk

Gäller BM-Volvo industritraktor 473; SAE står uttryckligen vid hk. Källan anger inte varvtal. · SAE

Källa
Originalrubrik
Maximal motoreffekt
Utförande
BM-Volvo industritraktor 473 i 473/DD-15 24-kombinationen.
Standard och villkor
SAE anges vid effektvärdet; motorns effektvarvtal anges inte.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Max. motoreffekt .... hk SAE 79
Maximalt vridmoment32,2 kpm

Vid 1 100 v/min enligt raden; DIN gäller vridmomentuppgiften. Inte motoreffekt. · DIN

Källa
Originalrubrik
Maximalt vridmoment
Utförande
BM-Volvo industritraktor 473.
Standard och villkor
DIN uttryckligen angivet för vridmoment; behålls åtskilt från motoreffektens SAE.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Max. vridmoment, vid 1.100 v/min .... kpm DIN 32,2

Transmission

Beskrivningen gäller dragarens växellåda; tabellen visar hastigheter i fem växellägen framåt och bakåt.

BM-Volvo 473/DD-1524 · Transmission
UppgiftVärde och utförandeKälla
Växellåda5 växlar med fram–backväxel
Källa
Originalrubrik
Växellåda
Utförande
BM-Volvo industritraktor 473.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: P. 2 narrative: “Traktorn har 5-växlad växellåda med fram-backväxel”.

Hydraulik och lyft

Raden står under BM-Volvo industritraktor 473; inget flöde eller arbetstryck anges.

BM-Volvo 473/DD-1524 · Hydraulik och lyft
UppgiftVärde och utförandeKälla
OljepumpFrontmonterad kugghjulspump, Dowty GP 3-170
Källa
Originalrubrik
Oljepump
Utförande
BM-Volvo industritraktor 473.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Oljepump, frontmonterad kugghjulspump, typ .... Dowty GP 3-170

Kraftuttag

Broschyrens text gäller dragarens standardutrustning och vagnens drivning. Ingen utväxling eller varvtalskvot anges.

BM-Volvo 473/DD-1524 · Kraftuttag
UppgiftVärde och utförandeKälla
Drivhjulsberoende kraftuttagStandardutrustning; dumpervagnens drivning manövreras från förarplatsen
Källa
Originalrubrik
Drivhjulsberoende kraftuttag
Utförande
BM-Volvo industritraktor 473 med DD-15 24-driven dumpervagn.
Standard och villkor
Standard enligt broschyrens uttryckliga formulering.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: P. 2 narrative: drivhjulsberoende kraftuttag and driver-seat control of dumper drive.

Underrede och band

BM-Volvo 473/DD-1524 · Underrede och band
UppgiftVärde och utförandeKälla
Däckdimension enligt Volvo CE-tabellen14.00-24/20

Tabellen anger inte om raden avser dragare, dumpervagn eller kombination; den hålls därför på källans ospecificerade nivå.

Källa
Originalrubrik
Däckdimension enligt Volvo CE-tabellen
Utförande
Traktordumperkombination med BM-Volvo industritraktor 473 och dumpervagn DD-15 24 (Volvo CE skriver DD-1524); ingen serie-/PIN-gräns anges.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Volvo CE:s engelskspråkiga globala historiksida; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Tires | 14.00-24/20
Bakdäck på dragaren14.00–34/10

Uttryckligen bak på industritraktorn; tillverkare och lufttryck anges inte.

Källa
Originalrubrik
Bakdäck på dragaren
Utförande
BM-Volvo industritraktor 473.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Däckutrustning, bak ... 14.00–34/10
Framdäck på dragaren8.25–20/10

Uttryckligen fram på industritraktorn; tillverkare och lufttryck anges inte.

Källa
Originalrubrik
Framdäck på dragaren
Utförande
BM-Volvo industritraktor 473.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Däckutrustning, fram ... 8.25–20/10
Dumpervagnens drivaxelDrivaxel med navreduktion

Uttryckligen dumpervagnens drivaxel; broschyrens hållbarhetsomdöme återges inte som livslängdsdata.

Källa
Originalrubrik
Dumpervagnens drivaxel
Utförande
Dumpervagn DD-15 24.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: P. 2 narrative: “dumpervagnen har drivaxel med navreduktion”.
Däckutrustning, fyra däck4 däck, HRL 14.00–24/20

Källkolumnen anger fyra däck och dimension men märker inte uttryckligen vilken del av ekipaget de sitter på; hålls skilt från traktorns två axelrader.

Källa
Originalrubrik
Däckutrustning, fyra däck
Utförande
Traktordumperkombination med BM-Volvo industritraktor 473 och dumpervagn DD-15 24 (Volvo CE skriver DD-1524); ingen serie-/PIN-gräns anges.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Däckutrustning, 4 däck, dimension ... HRL 14.00–24/20

Mått och vikt

BM-Volvo 473/DD-1524 · Mått och vikt
UppgiftVärde och utförandeKälla
Vikt utan traktor enligt Volvo CE5,6 t

Volvo CE anger vikt utan traktor, men preciserar inte bränsle, förare, last eller tillbehör. Bevaras skild från kombinationsvikterna.

Källa
Originalrubrik
Vikt utan traktor enligt Volvo CE
Utförande
Dumpervagn DD-1524 utan traktor, enligt tabellens etikett.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Volvo CE:s engelskspråkiga globala historiksida; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Weight (without tractor), t | 5,6
Totalvikt med traktor enligt Volvo CE9,8 t

Volvo CE anger totalvikt med traktor men inte last-, bränsle-, förare- eller utrustningsvillkor. Detta skiljer sig från broschyrens cirka 11,1 ton utan last; källorna förklarar inte skillnaden.

Källa
Originalrubrik
Totalvikt med traktor enligt Volvo CE
Utförande
473/DD-1524 med traktor, enligt Volvo CE-tabellens formulering.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Volvo CE:s engelskspråkiga globala historiksida; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Total weight (with tractor), t | 9,8
Dragare: total bredd1 950 mm

Måttet ligger under BM-Volvo industritraktor 473, inte hela ekipaget.

Källa
Originalrubrik
Dragare: total bredd
Utförande
BM-Volvo industritraktor 473.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Total bredd .... mm 1.950
Dragare: hjulbas2 420 mm

Måttet ligger under BM-Volvo industritraktor 473, inte hela ekipaget.

Källa
Originalrubrik
Dragare: hjulbas
Utförande
BM-Volvo industritraktor 473.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Hjulbas .... mm 2.420
Dumperkorgens bredd2,5 m

Ligger under dumpervagnens specifikation; texten anger inte om bredden mäts över korg eller annan fast del.

Källa
Originalrubrik
Dumperkorgens bredd
Utförande
Dumpervagn DD-15 24.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Dumpervagn DD-15 24; Bredd ... m 2,5
Dumpervagnens lasthöjd2,25 m

Broschyren anger mätvärdet men inte mark-/däckläge eller lastmaskinsförhållande.

Källa
Originalrubrik
Dumpervagnens lasthöjd
Utförande
Dumpervagn DD-15 24.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Dumpervagn DD-15 24; Lasthöjd ... m 2,25
Ekipagets totala längd9,1 m

Mått för komplett traktor-dumperkombination, inte enbart dragaren eller vagnen.

Källa
Originalrubrik
Ekipagets totala längd
Utförande
Traktordumperkombination med BM-Volvo industritraktor 473 och dumpervagn DD-15 24 (Volvo CE skriver DD-1524); ingen serie-/PIN-gräns anges.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Komplett traktordumper 473/DD-15 24; Ekipagets totala längd ... m 9,1
Ekipagets vikt utan lastca 11,1 ton

Cirka-vikt för komplett kombination utan last. Bränsle-, förare- och övriga utrustningsvillkor anges inte. Volvo CE:s senare tabell anger separat 9,8 t totalvikt med traktor; källorna förklarar inte skillnaden.

Källa
Originalrubrik
Ekipagets vikt utan last
Utförande
Komplett traktor-dumperkombination 473/DD-15 24.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Komplett traktordumper 473/DD-15 24; Ekipagets totala vikt, utan last ... ca ton 11,1
Viktöverföring från vagn till traktorca 15 %

Cirka-värde; mätmetod, last och redovisningsbas anges inte. Ingen vikt härleds från procenten.

Källa
Originalrubrik
Viktöverföring från vagn till traktor
Utförande
Komplett traktor-dumperkombination 473/DD-15 24.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Komplett traktordumper 473/DD-15 24; viktöverföring från vagn till traktor ... ca % 15

Övriga uppgifter

BM-Volvo 473/DD-1524 · Övriga uppgifter
UppgiftVärde och utförandeKälla
Modellidentitet enligt Volvo CEBM-Volvo 473/DD-1524

Volvo CE identifierar hela kombinationen som en traktordumper; sidan anger ingen serie-/PIN-gräns.

Källa
Originalrubrik
Modellidentitet enligt Volvo CE
Utförande
Traktordumperkombination med BM-Volvo industritraktor 473 och dumpervagn DD-15 24 (Volvo CE skriver DD-1524); ingen serie-/PIN-gräns anges.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Volvo CE:s engelskspråkiga globala historiksida; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: BM-Volvo 473/DD-1524
Produktionsår enligt Volvo CE1965–1967 år

Arkivsidan anger perioden för 473/DD-1524; den definierar inte modellår eller serie-/PIN-gräns.

Källa
Originalrubrik
Produktionsår enligt Volvo CE
Utförande
Traktordumperkombination med BM-Volvo industritraktor 473 och dumpervagn DD-15 24 (Volvo CE skriver DD-1524); ingen serie-/PIN-gräns anges.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Volvo CE:s engelskspråkiga globala historiksida; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Production year | 1965–1967
Lastkapacitet och volym enligt Volvo CE-tabellen15 / 8 t / m³

Tabellen parar 15 t och 8 m³ men anger inte volymens mätläge. Detta 8 m³-värde likställs inte med broschyrens strukna 7,6 m³ eller rågade 9 m³.

Källa
Originalrubrik
Lastkapacitet och volym enligt Volvo CE-tabellen
Utförande
Dumpervagn DD-1524 i 473/DD-1524-kombinationen.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Volvo CE:s engelskspråkiga globala historiksida; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Load capacity, t / m3 | 15 / 8
Modell och föregångare enligt broschyrenBM-Volvo traktordumper 473/DD-15 24; vidareutveckling av 473/DD-15 20

Broschyren använder mellanslag i DD-15 24 och skiljer den från föregångaren DD-15 20. Volvo CE:s modernare skrivning DD-1524 bevaras separat.

Källa
Originalrubrik
Modell och föregångare enligt broschyren
Utförande
Traktordumperkombination med BM-Volvo industritraktor 473 och dumpervagn DD-15 24 (Volvo CE skriver DD-1524); ingen serie-/PIN-gräns anges.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: P. 2 caption under photograph.
Hastigheter framåt, växel 1–54,0 / 6,4 / 8,0 / 14,6 / 27,6 km/h

Växelordning 1–5; samtliga hastigheter anges vid motorvarv 1 800 v/min.

Källa
Originalrubrik
Hastigheter framåt, växel 1–5
Utförande
BM-Volvo industritraktor 473.
Standard och villkor
Källan anger motorvarv men ingen ytterligare prov- eller däckstandard.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Hastigheter vid 1.800 v/min, km/tim; Växel 1 2 3 4 5; Framåt 4,0 6,4 8,0 14,6 27,6
Hastigheter bakåt, växel 1–53,2 / 5,0 / 6,3 / 11,5 / 21,7 km/h

Växelordning 1–5; samtliga hastigheter anges vid motorvarv 1 800 v/min.

Källa
Originalrubrik
Hastigheter bakåt, växel 1–5
Utförande
BM-Volvo industritraktor 473.
Standard och villkor
Källan anger motorvarv men ingen ytterligare prov- eller däckstandard.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Hastigheter vid 1.800 v/min, km/tim; Växel 1 2 3 4 5; Bakåt 3,2 5,0 6,3 11,5 21,7
Differentialspärr på dragarenFotmanövrerad

Tabellraden står under BM-Volvo industritraktor 473.

Källa
Originalrubrik
Differentialspärr på dragaren
Utförande
BM-Volvo industritraktor 473.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Differentialspärr, fotmanövrerad
Dragarens standardutrustningSkyddsram med industrihyttsats; blinkers; vindrutetorkare; backspeglar; signalhorn; värme med defroster; släpvagnskontakter; tryckluftsutrustning för vagnbromsar och reduktionsväxellåda; hydraulutrustning för tipp; servostyrning; framstänkskärmar och breddningsskärmar bak.

Listan är uttryckligen för traktorn. Källan kallar skyddet skyddsram med industrihyttsats; beskriv inte detta som en sluten hytt.

Källa
Originalrubrik
Dragarens standardutrustning
Utförande
BM-Volvo industritraktor 473.
Standard och villkor
Standardutrustning enligt broschyrrubriken.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Standardutrustning till traktor (full list).
Dumpervagnens differentialspärrElektro-pneumatiskt manövrerad

Broschyren knyter spärren till den beskrivna dumpervagnens drivaxel; systemtryck och aktiveringsvillkor anges inte.

Källa
Originalrubrik
Dumpervagnens differentialspärr
Utförande
Dumpervagn DD-15 24.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: P. 2 narrative: dumper axle includes electro-pneumatically operated differential lock.
Dumperkorgens bottenDubbel plåtbotten med mellanlägg av plank

Källans konstruktionsbeskrivning av dumperkorgen; inga materialtjocklekar anges.

Källa
Originalrubrik
Dumperkorgens botten
Utförande
Dumpervagn DD-15 24.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: P. 2 narrative: dumperkorg with double plate bottom and plank interlayer.
Dumperkorgens strukna volym7,6 m³

Struket mått; gäller dumperkorg med bakläm enligt fotnot. Hålls skilt från Volvo CE-tabellens 8 m³ utan angivet mätläge och broschyrens rågade volym.

Källa
Originalrubrik
Dumperkorgens strukna volym
Utförande
Dumpervagn DD-15 24, dumperkorg med bakläm.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Dumpervagn DD-15 24; Rymd, struket mått ... m³ 7,6
Dumperkorgens rågade volym9 m³

Rågat mått; gäller dumperkorg med bakläm enligt fotnot. Inte samma mätläge som struket mått.

Källa
Originalrubrik
Dumperkorgens rågade volym
Utförande
Dumpervagn DD-15 24, dumperkorg med bakläm.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Dumpervagn DD-15 24; Rymd, rågat mått ... m³ 9
Dumpervagnens tippvinkelca 50 °

Cirka-värde enligt broschyren; provförhållande anges inte.

Källa
Originalrubrik
Dumpervagnens tippvinkel
Utförande
Dumpervagn DD-15 24.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Dumpervagn DD-15 24; Tippvinkel ... ca 50°
Dumpervagnens tipptidca 20 s

Cirka-värde; hydraulikens varvtal, oljetemperatur och last anges inte.

Källa
Originalrubrik
Dumpervagnens tipptid
Utförande
Dumpervagn DD-15 24.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Dumpervagn DD-15 24; Tipptid ... ca sek 20
Dumpervagnens sänktidca 15 s

Cirka-värde; hydraulikens varvtal, oljetemperatur och last anges inte.

Källa
Originalrubrik
Dumpervagnens sänktid
Utförande
Dumpervagn DD-15 24.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Dumpervagn DD-15 24; Sänktid ... ca sek 15
Bromsar enligt kombinationsspecifikationenDirektverkande tryckluftsmekaniska bromsar, inklusive katastrofbroms

Specifikationens kolumn markerar inte om raden avser traktor, vagn eller kombination. Den uttryckliga standardlistan separat anger tryckluftsutrustning för vagnbromsar.

Källa
Originalrubrik
Bromsar enligt kombinationsspecifikationen
Utförande
Traktordumperkombination med BM-Volvo industritraktor 473 och dumpervagn DD-15 24 (Volvo CE skriver DD-1524); ingen serie-/PIN-gräns anges.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Bromsar: Direktverkande tryckluftmek. bromsar, inkl. katastrofbroms
Belysning enligt kombinationsspecifikationenLagenlig belysning som standard

Källan anger standard men inte exakt vilka lampor eller separat komponentomfattning.

Källa
Originalrubrik
Belysning enligt kombinationsspecifikationen
Utförande
Traktordumperkombination med BM-Volvo industritraktor 473 och dumpervagn DD-15 24 (Volvo CE skriver DD-1524); ingen serie-/PIN-gräns anges.
Standard och villkor
Standard enligt broschyrens uttryckliga formulering.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Lagenlig belysning som standard
Tillval till dumpervagnen: slitjärnSlitjärn för bergkörning

Uttryckligen extrautrustning/tillval, inte standard.

Källa
Originalrubrik
Tillval till dumpervagnen: slitjärn
Utförande
Dumpervagn DD-15 24.
Standard och villkor
Extrautrustning enligt broschyrrubriken.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Extrautrustning till dumpervagn; Slitjärn för bergkörning
Tillval till dumpervagnen: baklämBakläm av spridarlämstyp

Uttryckligen extrautrustning/tillval. Volymradernas fotnot beskriver dumperkorg med bakläm men säger inte att detta tillval är monterat på alla exemplar.

Källa
Originalrubrik
Tillval till dumpervagnen: bakläm
Utförande
Dumpervagn DD-15 24.
Standard och villkor
Extrautrustning enligt broschyrrubriken.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Extrautrustning till dumpervagn; Bakläm av spridarlämstyp
Maximal backtagningsförmågaca 18 %

Broschyrens ord är “backtagningsförmåga”; den anger inte underlag, last, riktningstest eller metod. Bevara termen utan ytterligare tolkning.

Källa
Originalrubrik
Maximal backtagningsförmåga
Utförande
Komplett traktor-dumperkombination 473/DD-15 24.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Komplett traktordumper 473/DD-15 24; Max. backtagningsförmåga ... ca % 18
Vändradieca 6,0 m

Cirka-värde för kombinationen; källan anger inte om radien är inre, yttre eller mätt till hjul/kaross.

Källa
Originalrubrik
Vändradie
Utförande
Komplett traktor-dumperkombination 473/DD-15 24.
Standard och villkor
Ingen provnings- eller mätstandard anges i källraden.
Marknad
Svenskspråkigt BM-Reklam/Bolinder-Munktell-underlag; faktisk försäljnings- eller registreringsmarknad anges inte.
Underlag
Källrad/text: Komplett traktordumper 473/DD-15 24; Vändradie ... ca m 6,0

Jämför modeller

Välj en modell för att jämföra uppgifter.

Källor

Om underlaget

Historisk delprofil med 40 faktarader. En fullständig instruktionsboksgranskning är inte dokumenterad.

Avgränsad historisk delprofil av den kompletta BM-Volvo 473/DD-1524-kombinationen med 1967 års broschyr och Volvo CE:s arkivsida. Håll värden för dragare, dumpervagn och hela ekipaget åtskilda. Bevara 7,6 m³ struket, 9 m³ rågat och Volvo CE:s 8 m³ utan mätläge som separata uppgifter; lämna 11,1 ton utan last och 9,8 t med traktor oförklarade. SAE-motoreffekt och DIN-vridmoment är skilda normrader. Underlaget anger ingen PIN- eller faktisk marknadsavgränsning och omfattar ingen service- eller verkstadshandbok.

Modell
473/DD-1524
Utförande
Traktordumperkombination med BM-Volvo industritraktor 473 och dumpervagn DD-15 24 (Volvo CE skriver DD-1524); ingen serie-/PIN-gräns anges.
Källperiod
Produktionsperiod enligt Volvo CE:s arkivsida; broschyren är tryckmärkt Nr 2067/6 och “5 3 67”.
Marknad
Svenskspråkig 1967-broschyr och global Volvo CE-arkivsida; faktisk försäljningsmarknad anges inte.
Öppna kontrollfrågor
  • Källorna anger ingen serie-/PIN-gräns, individuell årsvariant eller faktisk marknad för specifikationen.
  • Volvo CE:s 8 m³-tabellvärde saknar struket/rågat-villkor; det är inte förklarat i 1967-broschyren.
  • Volvo CE:s 9,8 t med traktor och broschyrens cirka 11,1 t utan last är oförklarade källskillnader.
  • Broschyren anger ingen serie-/PIN-avgränsning för de uppräknade tillvalen och standardutrustningen.
  • Ingen läst instruktionsbok eller verkstadshandbok hittades för denna kombination i det här paketet; serviceintervall, oljemängder, underhållsprocedurer och reparationsdata saknas.
  • Hydraulpumpens flöde och arbetstryck, PTO-utväxling, däcktryck, drivaxellaster och last-/provmetoder anges inte.
  • Fotograf och bildspecifik rättighetshavare är inte angivna; återanvändningstillstånd är inte dokumenterat.
