BM-Volvo 814 (T814)

Den svenska broschyren från 1970 beskriver T814 som fyrhjulsdriven med TD50A-turbomotor, 133 hk SAE (119 hk DIN) vid 2 300 v/min. Framhjulsdriften kan kopplas till och från, planetväxlar sitter i framhjulens nav och styrningen är hydrostatisk. Vikten 6 440 kg omfattar hytt, hydraulisk lyft och standardens belastningsvikter.

Underlag för avsnittet

Faktarader: Fyrhjulsdriftens utförande · Motor · Motoreffekt vid 2 300 v/min · Vikt med hydraulisk lyft, hytt och standardens belastningsvikter

Källor: BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3

Angiven effekt enligt D50-raden: 140 hk
Maximalt vridmoment: 44 kpm SAE vid 1 650 v/min
Växlar framåt/bakåt: 8/2 växlar
Vikt med hydraulisk lyft, hytt och standardens belastningsvikter: 6 440 kg

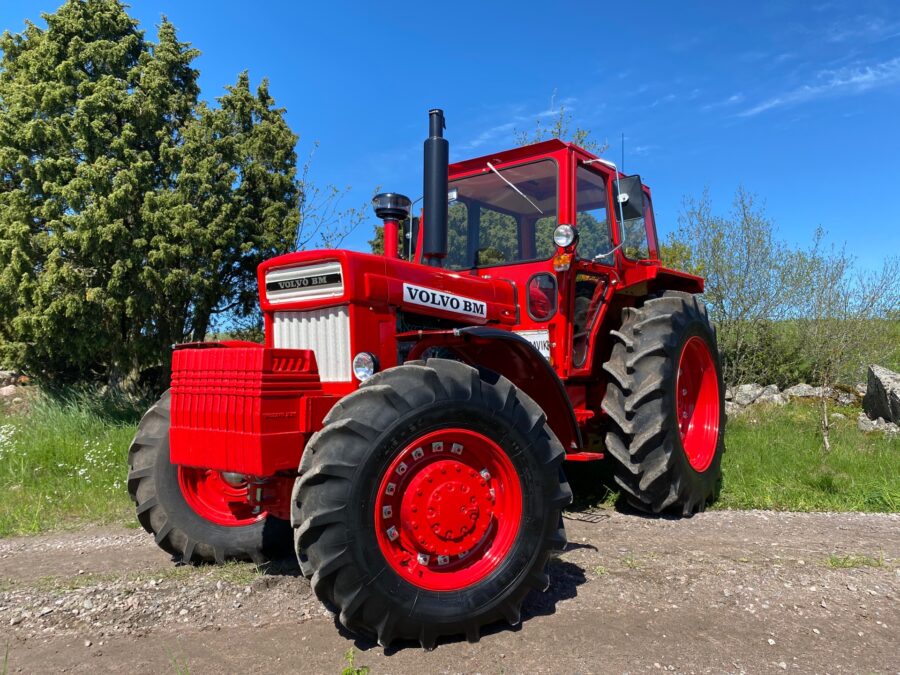

Röd Volvo BM-traktor i Klaraviks 814-presentation; modellnamnet kommer från källsidan. — Volvo BM 814 enligt Klaraviks modellsida. Modellidentifieringen kommer från sidan, eftersom numret inte syns säkert i pixlarna.
Foto: Klaravik AB; fotograf ej namngiven · Återanvändningstillstånd inte dokumenterat · Bildkälla

Översikt

Fyrhjulsdriftens utförande

Broschyren beskriver drivning på alla fyra hjul, planetväxlar i framhjulens nav, urkopplingsbar framhjulsdrift och hydrostatisk styrning. Det är T814:s särskilda drivlina och ska inte överföras till T810.

Underlag för avsnittet

Faktarader: Fyrhjulsdriftens utförande

Källor: BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3

TD50A och kraftuttag

T814-kolumnen anger sexcylindrig TD50A med turbo, 5,13 l, 17:1, 133 hk SAE (119 hk DIN) vid 2 300 v/min och 44 kpm SAE vid 1 650 v/min. Två kraftuttag-axeländar anges för 540/1 000 v/min vid 2 050 motorvarv/min; provvärdena hålls åtskilda från broschyrens egna.

Underlag för avsnittet

Faktarader: Motor · Cylindervolym och kompressionsförhållande · Motoreffekt vid 2 300 v/min · Maximalt vridmoment · Oberoende kraftuttagets varvtal · Kraftuttagseffekt enligt broschyren · Kraftuttagseffekt enligt angivet officiellt prov

Källor: BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3

Hydraulik och vikt

Terra-Trol standardhydraulik anges med 2 360 kp lyftkraft, 160 kp/cm² och 30 l/min. Hjälpcylinder som höjer uppgiven lyftkraft till 2 800 kp och pump på 45 l/min listas som tillval. Broschyrens vikt 6 440 kg inkluderar hydraullyft, hytt och standardens belastningsvikter.

Underlag för avsnittet

Faktarader: Standardhydraulik och lyftkraft · Standardhydraulikens tryck och pumpkapacitet · Listade tillval för hydraulisk lyftkraft och pump · Vikt med hydraulisk lyft, hytt och standardens belastningsvikter · Viktfördelning fram/bak vid samma viktuppgift

Källor: BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3

Dimensioner

1970 års tabell anger 2 840 mm hjulbas, 1 740 mm framspår, 1 600/1 800 mm bakspår, 6 m vändradie, 4 360 mm längd, 2 280 mm bredd och 2 600 mm höjd med hytt.

Underlag för avsnittet

Faktarader: Hjulbas, spårvidd, vändradie och yttre mått

Källor: BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3

Kraft, fart och format.

BM-Volvo 814 (T814)

Alla tekniska data

Motor

Motor6 cylindrarFakta

Mått

Hjulbas2 840 mmFakta

Fler mått

Hjulbas, spårvidd, vändradie och yttre måttHjulbas 2 840; framspår 1 740; bakspår 1 600/1 800; vändradie 6 m; längd 4 360; bredd 2 280; höjd med hytt 2 600 mm där tillämpligt; vändradie m

Spårvidderna återges som tryckta; fram- och bakvärden kopplas inte till däckalternativ.

Fakta

Tekniska data

Motor och effekt

BM-Volvo 814 (T814) · Motor och effekt
Uppgift	Värde och utförande	Källa
Motoralternativ, TD50	Volvo TD 50 Motoralternativet står i den gemensamma 810/814-tabellen; källan knyter det inte till modellår eller serienummer.	Källa Originalrubrik Motor, alternativ i 810/814-familjetabellen Utförande Shared 810/814 table; not mapped to a specific model year or serial interval Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik Engine Originalvärde och enhet Volvo TD 50 Exakt källankare Family specification table, HTML lines 356–359 Källdatum 2026-10-08
Senare motoralternativ, TD60	Volvo TD 60 Senare motoralternativ i den gemensamma 810/814-tabellen; exakt införandegräns per modell anges inte.	Källa Originalrubrik Motor, senare alternativ i 810/814-familjetabellen Utförande Shared family-level option; no serial-year mapping provided Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik Alt. Engine Originalvärde och enhet Volvo TD 60 Exakt källankare Family specification table, HTML lines 360–363; narrative says D60 introduced mid-1970s at line 346 Källdatum 2026-10-08
Antal cylindrar, 810/814-tabellen	6 cylindrar	Källa Originalrubrik Antal cylindrar, 810/814-familjetabell Utförande Shared 810/814 table Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik Cylinders Originalvärde och enhet 6 Exakt källankare Family specification table, HTML lines 364–367 Källdatum 2026-10-08
Cylindervolym enligt D50-raden	5,13 l Motorhuvudet anger TD50 medan cylindervolymraden är märkt D50; källan anger ingen seriegräns som löser märkningen.	Källa Originalrubrik Cylindervolym enligt D50-raden Utförande The engine heading says TD50; the capacity row is printed D50. Archive does not provide the serial boundary. Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik – D 50; Cylinder capacity, l Originalvärde och enhet 5,13 l Exakt källankare Family specification table, HTML lines 368–375 Källdatum 2026-10-08
Cylindervolym enligt D60-raden	5,48 l Motorhuvudet anger TD60 medan cylindervolymraden är märkt D60; exakt seriegräns anges inte.	Källa Originalrubrik Cylindervolym enligt D60-raden Utförande The engine heading says TD60; the capacity row is printed D60. Archive does not provide the serial boundary. Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik – D 60; Cylinder capacity, l Originalvärde och enhet 5,48 l Exakt källankare Family specification table, HTML lines 376–379 Källdatum 2026-10-08
Angiven effekt enligt D50-raden	140 hk Gemensam familjetabell; effekten tilldelas inte separat till 810 eller 814. Källan namnger ingen provstandard. · Standard ej angiven	Källa Originalrubrik Angiven effekt enligt D50-raden Utförande Family-level D50 row; not uniquely assigned to 810 vs 814 Standard och villkor No DIN/ECE/SAE standard is named; no norm is inferred. Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik – D 50; Rated output, hk Originalvärde och enhet 140 hk Exakt källankare Family specification table, HTML lines 380–387 Källdatum 2026-10-08
Angiven effekt enligt D60-raden	147 hk Gemensam familjetabell; effekten tilldelas inte separat till 810 eller 814. Källan namnger ingen provstandard eller exakt seriegräns. · Standard ej angiven	Källa Originalrubrik Angiven effekt enligt D60-raden Utförande Family-level D60 row; introduced mid-1970s, not mapped to individual serial numbers Standard och villkor No DIN/ECE/SAE standard is named; no norm is inferred. Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik – D 60; Rated output, hk Originalvärde och enhet 147 hk Exakt källankare Family specification table, HTML lines 388–391 Källdatum 2026-10-08
Motor	Volvo TD50A; 6 cylindrar; direktinsprutad dieselmotor med turbo	Källa Originalrubrik Motor Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Motor Originalvärde och enhet Volvo TD 50 A, 6-cyl., direktinsprutad dieselmotor med turboladdning Exakt källankare Sida 6, T 814-kolumn; Motor. Källdatum 2026-10-08
Cylindervolym och kompressionsförhållande	5,13 l; 17:1	Källa Originalrubrik Cylindervolym och kompressionsförhållande Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Cyl.-volym; kompressionsförhållande Originalvärde och enhet 5,13 lit.; 17:1 Exakt källankare Sida 6, T 814-kolumn; Motor. Källdatum 2026-10-08
Motoreffekt vid 2 300 v/min	133 hk SAE (119 hk DIN) SAE- och DIN-värdena är separata uppgifter vid 2 300 motorvarv/min. · SAE	Källa Originalrubrik Motoreffekt vid 2 300 v/min Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Standard och villkor SAE/DIN Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Underlag SAE- och DIN-värdena anges separat. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Effekt vid 2300 v/min Originalvärde och enhet 133 hk SAE (119 hk DIN) Exakt källankare Sida 6, T 814-kolumn; Motor. Källdatum 2026-10-08
Maximalt vridmoment	44 kpm SAE vid 1 650 v/min 44 kpm SAE anges vid 1 650 motorvarv/min i den svenska 1970-utgåvan.	Källa Originalrubrik Maximalt vridmoment Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Max. vridmoment vid 1650 v/min Originalvärde och enhet 44 kpm SAE kpm SAE vid 1650 v/min Exakt källankare Sida 6, T 814-kolumn; Motor. Källdatum 2026-10-08

Transmission

BM-Volvo 814 (T814) · Transmission
Uppgift	Värde och utförande	Källa
Växlar framåt/bakåt	8/2 växlar	Källa Originalrubrik Växlar framåt/bakåt Utförande Shared 810/814 table Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik Gears, forward/reverse Originalvärde och enhet 8/2 Exakt källankare Family specification table, HTML lines 392–395 Källdatum 2026-10-08

Hydraulik och lyft

BM-Volvo 814 (T814) · Hydraulik och lyft
Uppgift	Värde och utförande	Källa
Standardhydraulik och lyftkraft	Terra-Trol; kombinerad läges-/dragkraftsreglering eller enbart dragkraftsreglering; 2 360 kp Tryckt lyftkraft; broschyren anger ingen modern mätpunkt.	Källa Originalrubrik Standardhydraulik och lyftkraft Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Underlag Tryckt lyftkraft; källan anger inte modern mätpunkt. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Hydraulik; Lyftkraft Originalvärde och enhet Terra-Trol hydraulsystem med komb. läges- och dragkraftsregl. alt. enbart dragkraftsregl.; Lyftkraft 2360 kp Exakt källankare Sida 6, T 814-kolumn; Hydraulik. Källdatum 2026-10-08
Standardhydraulikens tryck och pumpkapacitet	160 kp/cm²; 30 l/min	Källa Originalrubrik Standardhydraulikens tryck och pumpkapacitet Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Oljetryck; pumpkapacitet Originalvärde och enhet 160 kp/cm²; 30 l/min Exakt källankare Sida 6, T 814-kolumn; Hydraulik. Källdatum 2026-10-08
Listade tillval för hydraulisk lyftkraft och pump	Hjälpcylinder: lyftkraft 2 800 kp; hydraulpump 45 l/min Hjälpcylinder och 45 l/min-pump listas som extrautrustning, inte standard.	Källa Originalrubrik Listade tillval för hydraulisk lyftkraft och pump Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Underlag Listas under extratutrustning, inte standard. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Extratillbehör Originalvärde och enhet Hjälpcylinder för ökad lyftkraft 2800 kp; hydraulpump 45 l/min Exakt källankare Sida 6, T 814-kolumn; Extratutrustningar. Källdatum 2026-10-08

Kraftuttag

BM-Volvo 814 (T814) · Kraftuttag
Uppgift	Värde och utförande	Källa
Kraftuttagsvarvtal	540 och 1 000 r/min Uppgiften gäller både 810 och 814; källan namnger varvtalen men inte effektstandard.	Källa Originalrubrik Kraftuttagsvarvtal Utförande Both 810 and 814; page calls these the company's first tractor PTOs at both speeds Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik 540 r/min and 1 000 r/min power take-offs Originalvärde och enhet 540 r/min; 1 000 r/min r/min Exakt källankare Product description, HTML line 345 Källdatum 2026-10-08
Oberoende kraftuttagets varvtal	540/1 000 v/min PTO vid motorvarv 2 050 v/min Kraftuttagsvarv och motorvarv är skilda: 540/1 000 respektive 2 050 v/min.	Källa Originalrubrik Oberoende kraftuttag Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Underlag Två PTO-varvtal vid angivet motorvarv. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Oberoende gör 540/1000 v/min vid 2050 motorvarv Originalvärde och enhet 540/1000 v/min vid 2050 motorvarv Exakt källankare Sida 6, T 814-kolumn; Kraftuttag. Källdatum 2026-10-08
Kraftuttagsaxlar enligt broschyrens standardbeskrivning	Två axeländar för 540 och 1 000 v/min Detta är broschyrens standardbeskrivning; faktisk utrustning på ett exemplar fastställs inte.	Källa Originalrubrik Kraftuttagsaxlar i broschyrens standardbeskrivning Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Underlag Broschyrens standardformulering är utgåvespecifik; installerad utrustning på enskilt exemplar anges inte. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Helt oberoende och drivhjulsberoende med 2 tappar enl. std. för 540 och 1000 v/min Originalvärde och enhet 2 tappar; 540 och 1000 v/min Exakt källankare Sida 6, T 814-kolumn; Kraftuttag. Källdatum 2026-10-08
Kraftuttagseffekt enligt broschyren	108 hk vid 540/1 000 v/min PTO och 2 050 motorvarv/min; 116 hk vid maxpunkt och 2 300 motorvarv/min Broschyrens egna värden; någon ytterligare provstandard anges inte.	Källa Originalrubrik Kraftuttagseffekt enligt broschyren Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Underlag Broschyren anger inte ytterligare provstandard för denna rad. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Effekt på kraftuttaget Originalvärde och enhet 108 hk vid 540/1000 v/min (2050 motorvarv); max (2300 motorvarv) 116 hk Exakt källankare Sida 6, T 814-kolumn; Kraftuttag. Källdatum 2026-10-08
Kraftuttagseffekt enligt angivet officiellt prov	111,1 hk vid 540/1 000 v/min PTO och 2 050 motorvarv/min; 119,2 hk vid maxpunkt och 2 300 motorvarv/min Separat provrad enligt hänvisningen till Statens Maskinprovnings meddelande 2024.	Källa Originalrubrik Kraftuttagseffekt enligt angivet officiellt prov Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Underlag Broschyren anger meddelandenummer 2024; det behandlas inte som publiceringsår. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Enligt officiella prov (Statens Maskinprovnings Meddelande 2024) Originalvärde och enhet 111.1 hk vid 540/1000 v/min (2050 motorvarv); max varv (2300 motorvarv) 119.2 hk Exakt källankare Sida 6, T 814-kolumn; Kraftuttag. Källdatum 2026-10-08

Underrede och band

BM-Volvo 814 (T814) · Underrede och band
Uppgift	Värde och utförande	Källa
Driven styrframaxel med planetväxlar	Kraftig driven styrframaxel med planetväxlar Gäller 814; Volvo CE beskriver axeln som jämförbar med framaxeln på LM 640.	Källa Originalrubrik Framaxel och framhjulsdrift Utförande 814/T814; source compares the axle design to Volvo LM 640 Marknad Volvo CE historical page; market not further specified Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik strong front axle; driven steering axle with planetary gears Originalvärde och enhet exceptionally strong front axle, driven steering axle with planetary gears Exakt källankare Product description, HTML lines 338–340 Källdatum 2026-10-08
Fyrhjulsdriftens utförande	Drivkraft till alla fyra hjul; planetväxlar i framhjulens nav; framhjulsdriften kan kopplas till/från; hydrostatisk styrning Gäller T814; fyrhjulsdriftens utförande ska inte föras över till T810.	Källa Originalrubrik Fyrhjulsdriftens utförande Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Underlag Beskrivning av konstruktion i 1970-broschyren. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik BM-Volvo 814 med 4-hjulsdrift Originalvärde och enhet Drivkraften fördelas på fyra drivande hjul; planetväxlar i hjulnav; framhjulsdriften kan kopplas in och ur; hydrostatisk styrning Exakt källankare Sida 5, avsnittet ‘BM-Volvo 814 med 4-hjulsdrift’. Källdatum 2026-10-08

Mått och vikt

BM-Volvo 814 (T814) · Mått och vikt
Uppgift	Värde och utförande	Källa
Hjulbas	2 840 mm	Källa Originalrubrik Hjulbas Utförande Shared 810/814 table Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik Wheelbase, mm Originalvärde och enhet 2 840 mm Exakt källankare Family specification table, HTML lines 396–399 Källdatum 2026-10-08
Vikt enligt arkivets T814-rad	6 370 kg Gäller arkivets 814/T814-rad; viktens ballast- och förardefinition anges inte.	Källa Originalrubrik Vikt enligt arkivets T814-rad Utförande 814/T814 only; ballast/operator definition not stated Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik – 814, T814; Operating weight, kg Originalvärde och enhet 6 370 kg Exakt källankare Family specification table, HTML lines 400–411 Källdatum 2026-10-08
Hjulbas, spårvidd, vändradie och yttre mått	Hjulbas 2 840; framspår 1 740; bakspår 1 600/1 800; vändradie 6 m; längd 4 360; bredd 2 280; höjd med hytt 2 600 mm där tillämpligt; vändradie m Spårvidderna återges som tryckta; fram- och bakvärden kopplas inte till däckalternativ.	Källa Originalrubrik Hjulbas, spårvidd, vändradie och yttre mått Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Underlag Spårvidderna återges som källans tryckta värden. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Hjulbas, spårvidd, vändradie och yttre mått Originalvärde och enhet 2840 mm; fram 1740 mm; bak 1600/1800 mm; vändradie 6 m; längd 4360 mm; bredd 2280 mm; höjd med hytt 2600 mm Exakt källankare Sida 6, T 814-kolumn; Mått och vikt. Källdatum 2026-10-08
Vikt med hydraulisk lyft, hytt och standardens belastningsvikter	6 440 kg Vikten inkluderar hydraulisk lyft, hytt och belastningsvikter som ingår i standardutrustningen.	Källa Originalrubrik Vikt med hydraulisk lyft, hytt och standardens belastningsvikter Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Underlag Utrustningen i viktdefinitionen anges uttryckligen. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Vikt med hydr. lyft, hytt och belastningsvikter som ingår i standardutrustningen Originalvärde och enhet 6440 kg kg Exakt källankare Sida 6, T 814-kolumn; Mått och vikt. Källdatum 2026-10-08

Övriga uppgifter

BM-Volvo 814 (T814) · Övriga uppgifter
Uppgift	Värde och utförande	Källa
Drivning	Fyrhjulsdrift (4WD) 814 är fyrhjulsdriven; tvåhjulsdrivna 810 är en separat modell.	Källa Originalrubrik Drivning Originalvärde 4WD Utförande 814/T814; 810 is the 2WD counterpart Marknad Volvo CE historical page; market not further specified Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik four-wheel drive 814 Originalvärde och enhet four-wheel drive Exakt källankare Product description, HTML line 338 Källdatum 2026-10-08
Tillverkningsantal, 814/T814	1 647 traktorer	Källa Originalrubrik Tillverkningsantal, 814 Utförande 814/T814 Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik – 814, T814 Originalvärde och enhet 1647 Exakt källankare Family specification table, HTML lines 412–423 and narrative line 345 Källdatum 2026-10-08
Tillverkningsår, 810/814-familjen	1969–1979 år Volvo CE anger ett gemensamt intervall för 810/814, inte separata start- och slutår per modell.	Källa Originalrubrik Tillverkningsår, 810/814-familj Utförande One family interval; the page does not split exact dates between 810 and 814 Marknad Volvo CE historical page Källperiod 1969–1979 (shared page interval) Läst 2026-10-08 BM-Volvo 810, 814 / Volvo BM T 810, T 814 Originalkällrubrik Production year Originalvärde och enhet 1969–1979 Exakt källankare Family specification table, HTML lines 424–427 Källdatum 2026-10-08
Bränsletank	150 l	Källa Originalrubrik Bränsletank Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Bränsletankens rymd Originalvärde och enhet 150 lit. l Exakt källankare Sida 6, T 814-kolumn; Motor. Källdatum 2026-10-08
Viktfördelning fram/bak vid samma viktuppgift	2 840/3 600 kg Fördelningen fram/bak hör till viktuppgiften 6 440 kg med samma utrustningsdefinition.	Källa Originalrubrik Viktfördelning fram/bak vid samma viktuppgift Utförande T 814 enligt broschyr nr 1042/3, tryckt 5.10.70; ingen VIN-/modellårsgräns anges. Marknad Svenskspråkig BM-Volvo-broschyr; försäljningsland anges inte. Källperiod Volvo CE-arkivet anger gemensamt 1969–1979; detta tillägg är 1970-broschyrens TD50A-konfiguration. Underlag Hör till modellens vikt med hydraullyft, hytt och belastningsvikter. Läst 2026-10-08 BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3 Originalkällrubrik Viktfördelning fram/bak Originalvärde och enhet 2840/3600 kg kg Exakt källankare Sida 6, T 814-kolumn; Mått och vikt. Källdatum 2026-10-08

Jämför modeller

Välj modell

Välj en modell för att jämföra uppgifter.

Källor

BM-Volvo 810, 814 / Volvo BM T 810, T 814
Källpost och omfattning
Utgivare
Volvo Construction Equipment, historiskt produktarkiv; arkivkopia på oberoende webbplats
Läst
2026-10-08
Marknad
Landsspecifik specifikation inte angiven
Anteckningar
Volvo CE page identifies 810 as two-wheel drive and 814 as four-wheel drive. Its shared table is headed 810, 814; weight and production count are separately labelled by model, while the engine alternatives are not mapped to serial ranges or individually by model.
Sidankare
Variant/product description: HTML lines 338–346 · Combined specification table: HTML lines 349–428 · Archive-listed English 800–814 brochure, BMV 800-814 211 1042 1971-09.pdf, lines 438–445 · Archive-listed Swedish 800–814 brochure, BMV 800-814 123 1042 1970-10.pdf, lines 447–454 · Archive-listed Swedish ‘storgårdsdragare’ brochure, BMV 800-814 121 1055 1971-09.pdf, lines 465–472
BM-Volvo 800–814 med turbo / specifikationer, svensk broschyr nr 1042/3
Källpost och omfattning
Utgivare
Bolinder-Munktell, ett Volvo-företag, Eskilstuna; arkivkopia på oberoende webbplats
Läst
2026-10-08
Marknad
Landsspecifik specifikation inte angiven
Anteckningar
Svenskspråkig 1970-broschyr. Engine/PTO output values carry SAE, DIN, or official test wording as printed. Later D60 family variants are not represented by this edition; no VIN split is given.
Sidankare
Kolofon sida 6: nr 1042/3, 5.10.70 · Sida 5: 810 turbo och 814 fyrhjulsdrift · Sida 6: separat specifikationskolumn för T800, T810 och T814

Om underlaget

Historisk delprofil med 31 faktarader. En fullständig instruktionsboksgranskning är inte dokumenterad.

Historisk delprofil. Källtabellens utföranden bevaras; någon fullständig granskning av instruktionsboken är inte dokumenterad.

Modell: 814
Utförande: The 814 is identified by Volvo CE as the four-wheel-drive turbo variant. Shared engine/output figures are not mapped to specific years or serial numbers. The listed 6,370 kg weight is specifically the T814 row.
Källperiod: 1969–1979 (shared page interval)
Marknad: Historiskt arkiv; landsspecifik specifikation inte angiven

Öppna kontrollfrågor

The shared archive table does not map TD50/TD60 alternatives to specific model years or serial numbers.
No exact front axle rating, lift capacity, hydraulic flow or engine rated speed is provided.
Hydrostatic steering also reached 2WD models later, but the date/serial transition is not stated.
Denna broschyr anger TD50A; senare TD60-data i arkivtabellen har inte kopplats till års-/serienummer.
Broschyrens viktdefinition skiljer sig från arkivets operating-weight-rad; behandla separat.
